Дифференциальное реле давления РДД-2Р
Дифференциальные реле давления РДД-2Р предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.
Максимальная температура измеряемой среды (воздух, масло, вода, хладоны) - 110 °C.
Область применения:
- теплоснабжение;
- водоснабжение;
- вентиляция;
- машиностроение.
- для регулировки потери давления в фильтрах, технике кондиционирования и вентиляции.
Принцип действия реле состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает однополюсный перекидной контакт.
Основными параметрами реле перепада давлений выступают:
- диапазон измеряемой разности давления;
- фиксированный дифференциал;
- максимальное статическое давление на входе прибора.

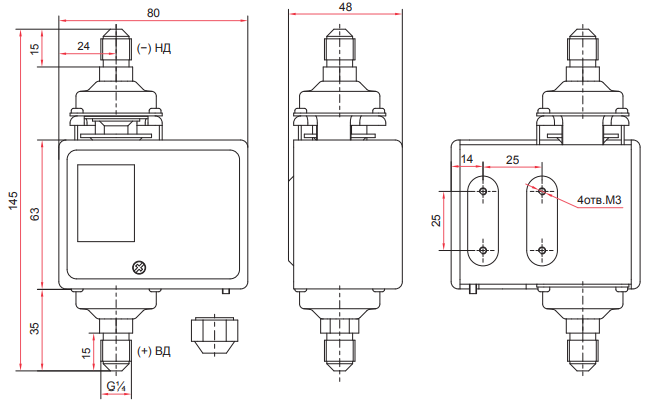

Габаритные размеры реле давления РДД-2Р
Технические характеристики реле давления РДД-2Р
| Воспроизводимость | ±2% |
| Контакты | Однополюсный перекидной контакт |
| Электрические характеристики | 8А ~220 В |
| 16А ~110 В | |
| Диапазон рабочих температур, °C | Окружающая среда: -10…+70 |
| Контролируемая среда: -10…+110 | |
| Корпус | Алитированная сталь 10, IP42 |
| Крышка | Пластик, цвет белый |
| Штуцер и накидная гайка | Хромированная сталь 10 |
| Кронштейн и механизм | Анодированная сталь 10 |
| Сильфон | Медный сплав |
| Шкала | Алюминий, цвет черный |
| Стекло | Органическое |
| Способ присоединения | Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (Ø8 мм) |
| Варианты монтажа | На приборную панель или с помощью кронштейна |
| Монтаж кабеля | Резиновый уплотнитель (Ø кабеля до 12 мм) |
| Надежность | 100 000 циклов |
| Климатическое исполнение | Группа В3 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150 |
| Рабочий диапазон, МПа | Дифференциал, МПа (фиксированный) | Р статич. макс., МПа |
| 0,05…0,2 | 0,03…0,05 | 0,5 |
| 0,05…0,4 | 0,06…0,2 | 1,5 |
| 0,1…0,6 | 0,06…0,2 | 3,0 |
