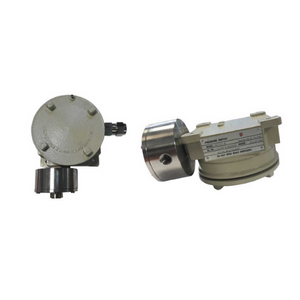

Дифференциальное реле давления РДД-5-Exd-P001/W
Дифференциальное реле давления РДД-5-Exd-P001/W предназначено для регулирования перепада/разности, а также избыточного и вакуумметрического давления в диапазоне от 3 мбар до 25 бар (с точностью 1,0% по шкале).
Особенности реле давления РДД-5-Exd-P001/W
- имеет высокую точностью и надежность;
- отличается стабильностью (повторяемостью);
- части, контактирующие с рабочей средой, выполнены из нержавеющей стали;
- имеется возможность установки точки срабатывания.
Дифференциальное реле давления РДД-5-Exd-P001/W применяется:
- в пищевой, фармацевтической и нефтехимический промышленности;
- в криогенной технике, химической и нефтехимической индустрии;
- в шахтах, металлургических и нефтеперерабатывающих заводах.
Дифференциальное реле давления РДД-5-Exd-P001/W может быть использовано с разделителями сред:
- РМ5319;
- РМ5320;
- DA;
- DB;
- DE;
- DH;
- DJ и др.

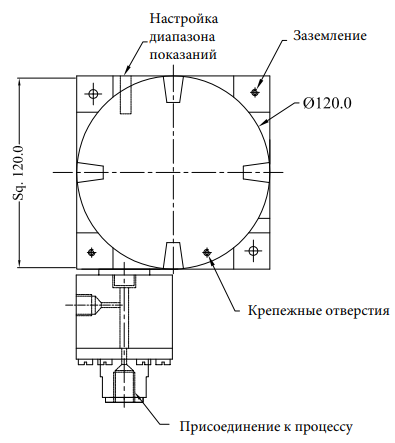

Габаритные размеры реле давления РДД-5-Exd-P001/W
Технические характеристики реле давления РДД-5-Exd-P001/W
| Чувствительный элемент | Мембранная коробка |
| Материал мембраны | SS316L |
| Материал корпуса | Литой алюминий |
| Материал камеры Δp | Алюминий — для давления от 5 до 600 мбар |
| AISI 316SS — для давления от 3 до 20 мбар и от 1 до 25 бар | |
| Диапазоны показаний | Общий (сводный для всех модификаций — 3мбар….25бар |
| Воспроизводимость | 0,5% |
| Дифференциал (зона возврата, гистерезис) | Фиксированный |
| Присоединение | Радиальное, панельное. Резьба 1/4NPT(вну) |
| Перегрузка | 150% от полной шкалы |
| Настройка точки срабатывания | от 20% до 80% от полной шкалы для лучшего результата |
| Максимальная температура рабочей среды, Тис | 150°С |
| Максимальная температура окружающей среды, Тос | от -40°С до +60°С |
| Микропереключатель | 1SPDT |
| Характеристика микропереключателя | 15А, 250VAC, 0,2A, 220VDC |
| Сопротивление напряжению | от 0,5KV до 0,6KV между двумя открытыми контактами |
| 2KV между двумя контактами и корпусом | |
| Сопротивление изоляции | >100 М Ом при 500V |
| Точность по шкале | 1,0% от полной шкалы |
| Кабельный ввод | 1/2NPT(вне) с двойной компрессией |
| Пылеводозащита | IP65 |
| Взрывозащита для зоны 1,2; газ групп B, C, D | (ExII2G, Eex d IIC T6); |
| Взрывозащита 1ExdIICT4/T5/T6 |
