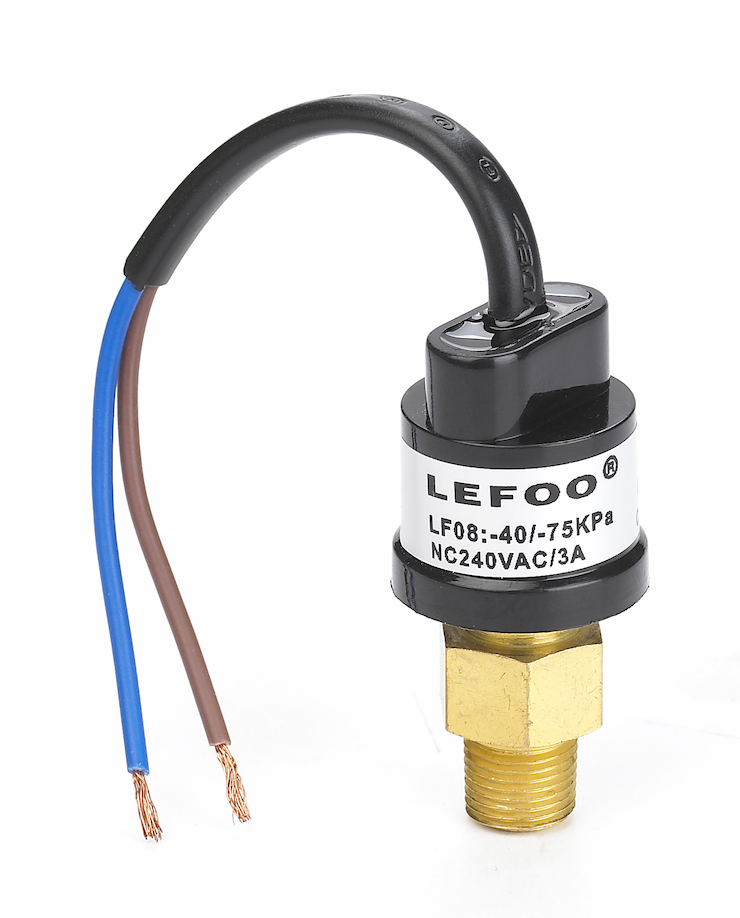

Реле давления LF08-H с фиксированной уставкой срабатывания представляет собой компактное реле с дисковой мембраной для использования в системах охлаждения и кондиционирования воздуха с автоматическим возвратом в исходное состояние. Реле выпускается на высокое или низкое давление с нормально открытым, нормально закрытым или SPDT (NO+NC) контактом. Конструкцией предусмотрен выбор 10 вариантов резьбы, а также исполнение с медной трубкой различной длины (под приварку) или с встроенным депрессором (исполнение С-10). Подключение реле давления осуществляется с помощью одного либо с помощью комплектного кабеля (исполнение D-3), либо с использованием контактных пластин типа “папа”.
Конструкция позволяет использовать реле давления в различных средах: газы, жидкости и масла. Надежность и компактные размеры позволяют эксплуатировать его в тяжелых условиях, а также устанавливать их непосредственно в те места, где необходимо регулировать давление.
Принцип работы: под действием давления мембрана приводит в движение толкающий стержень. Двигаясь вверх, стержень толкает контактную пластину микропереключателя. При этом размыкаются или замыкаются контакты. Когда давление в штуцере понижается, мембрана возвращается в исходное состояние, толкающий стержень опускается, и контактная пластина микропереключателя возвращается в исходное положение. Благодаря высокому качеству изготовления и надежности компонентов ресурс реле при надлежащей эксплуатации составляет не менее 100 000 циклов срабатывания.

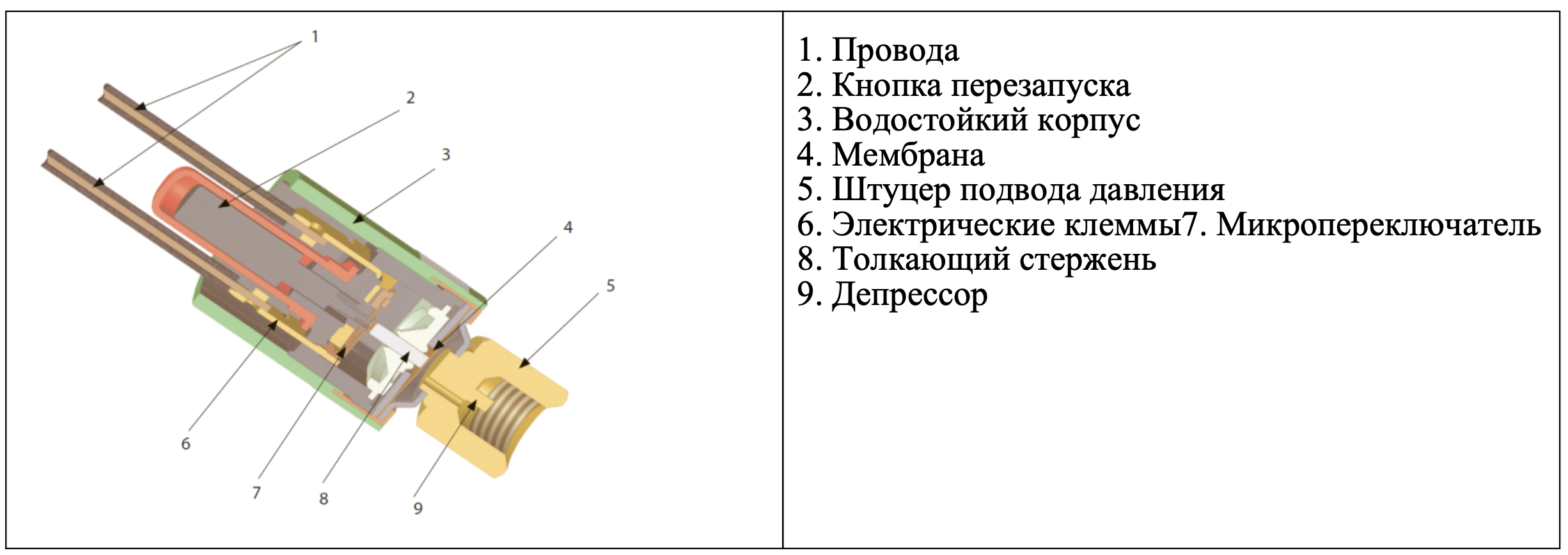

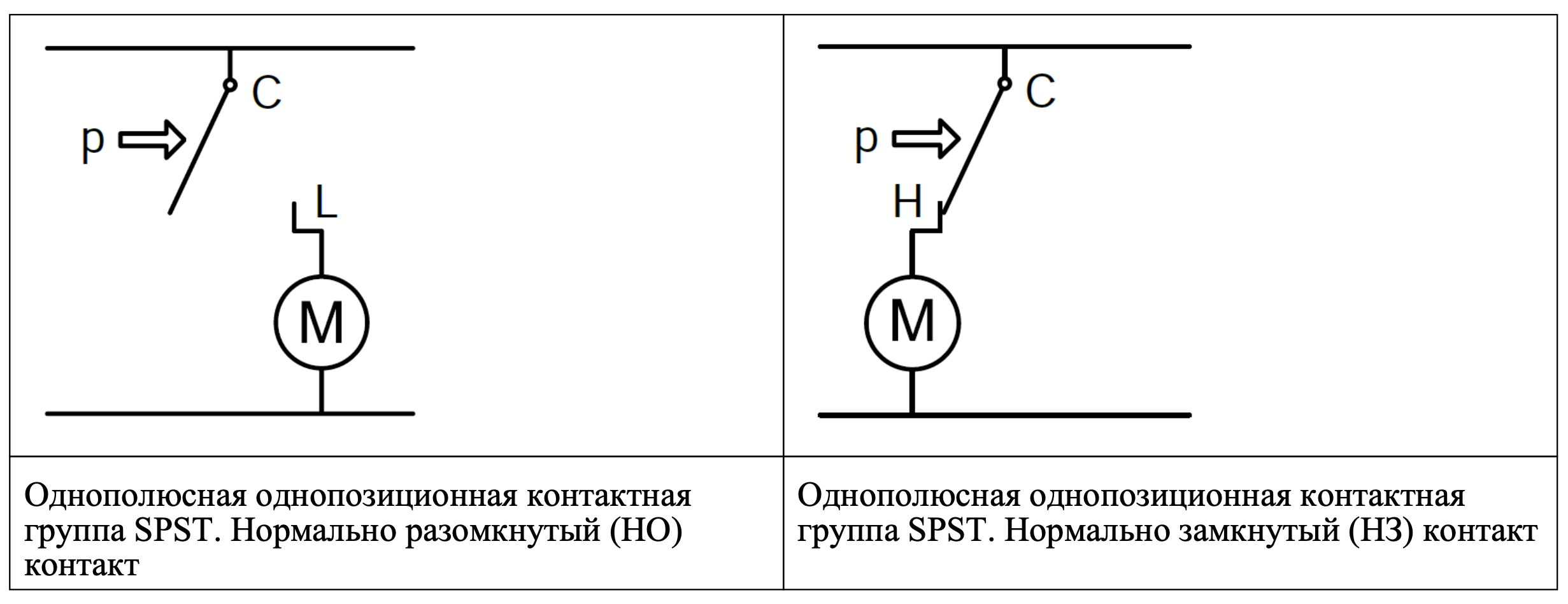

Картриджное реле давления оснащено контактной группой (SPST-NO, SPST-NC, SPDT). Положение контактов переключателя зависит от уставки реле и давления контролируемой среды.

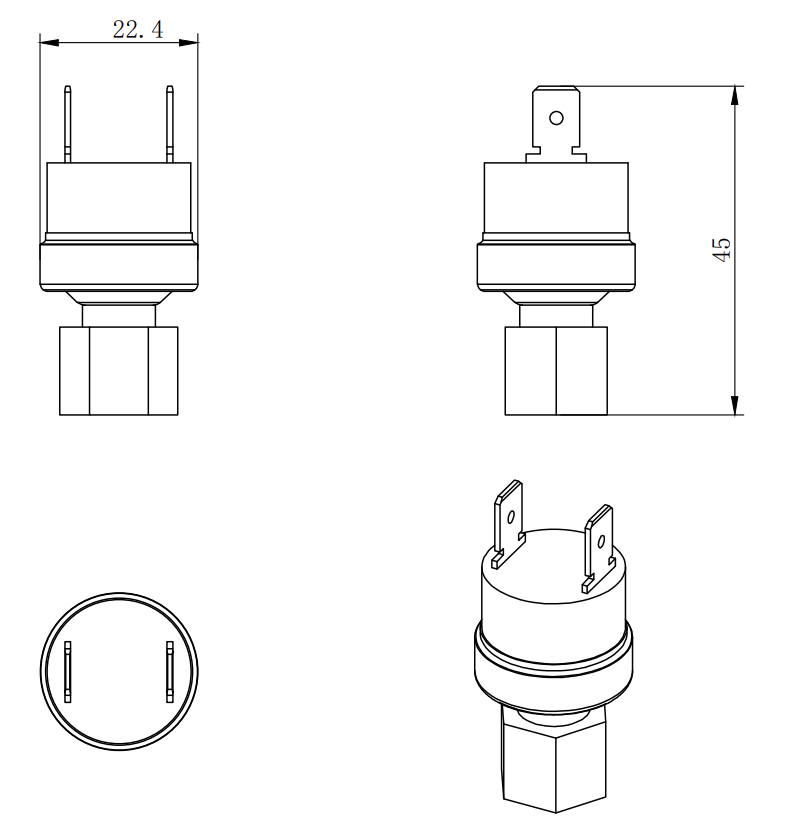

Технические данные
| Диапазоны низкого давления: |
0,2…6 bar |
| Диапазон высокого давления: |
6-10, 11-20, 21-30, 31-45 bar |
| Дифференциал: |
±0.5bar…±1.5bar (см. тех. док) |
| Давление разрыва: |
5 000 psi |
| Максимальное рабочее давление: |
15-45 bar (зависит от модели) |
| Тип сброса: |
Автоматический |
| Температура окружающей среды: |
-30…+65 °C |
| Температура измеряемой среды: |
-35…+120 °C |
| Срок службы: |
> 100 000 циклов |
| Напряжение контактов: |
SPST(NC OR NO); SPDT |
| Ток нагрузки: |
230 VAC, 10A |
| Резьбовое соединение: |
определяется при заказе (см. тех. док) |
| Степень защиты: |
IP 65 |
Аналоги
| ALCO |
Реле давления PS4 |
| DANFOSS (РИДАН) |
Реле давления картриджное ACB |
| WIKA |
PSM01, PSM02, PSM04, PSM06 |
| SUKO |
AMP |
| CAMOZZI |
PM11, PM11-NA |
Артикулы
| LF08-H-1193-19-23 |
Картриджное реле давления врезное (ВР 7/16, NC, ON=19, OFF=23) |
| LF08-H-1193-22-26 |
Картриджное реле давления врезное (ВР 7/16, NC, ON=22, OFF=26) |
| LF08-H-1193-33-42 |
Картриджное реле давления врезное (ВР 7/16, NC, ON=19, OFF=23) |
| LF08-H-11(10)3-22-26 |
Картриджное реле давления врезное с клапаном (ВР 7/16, NC, ON=22, OFF=26) |
| LF08-H-2193-2.7-1.7 |
Картриджное реле давления врезное (ВР 7/16, NO, ON=2.7, OFF=1.7) |
| LF08-H-31W1-1.5-4 |
Картриджное реле давления под приварку (SPDT, ON=1.5 OFF=4) |
| LF08-H-31W1-28-22 |
Картриджное реле давления под приварку (SPDT, ON=28 OFF=22) |
