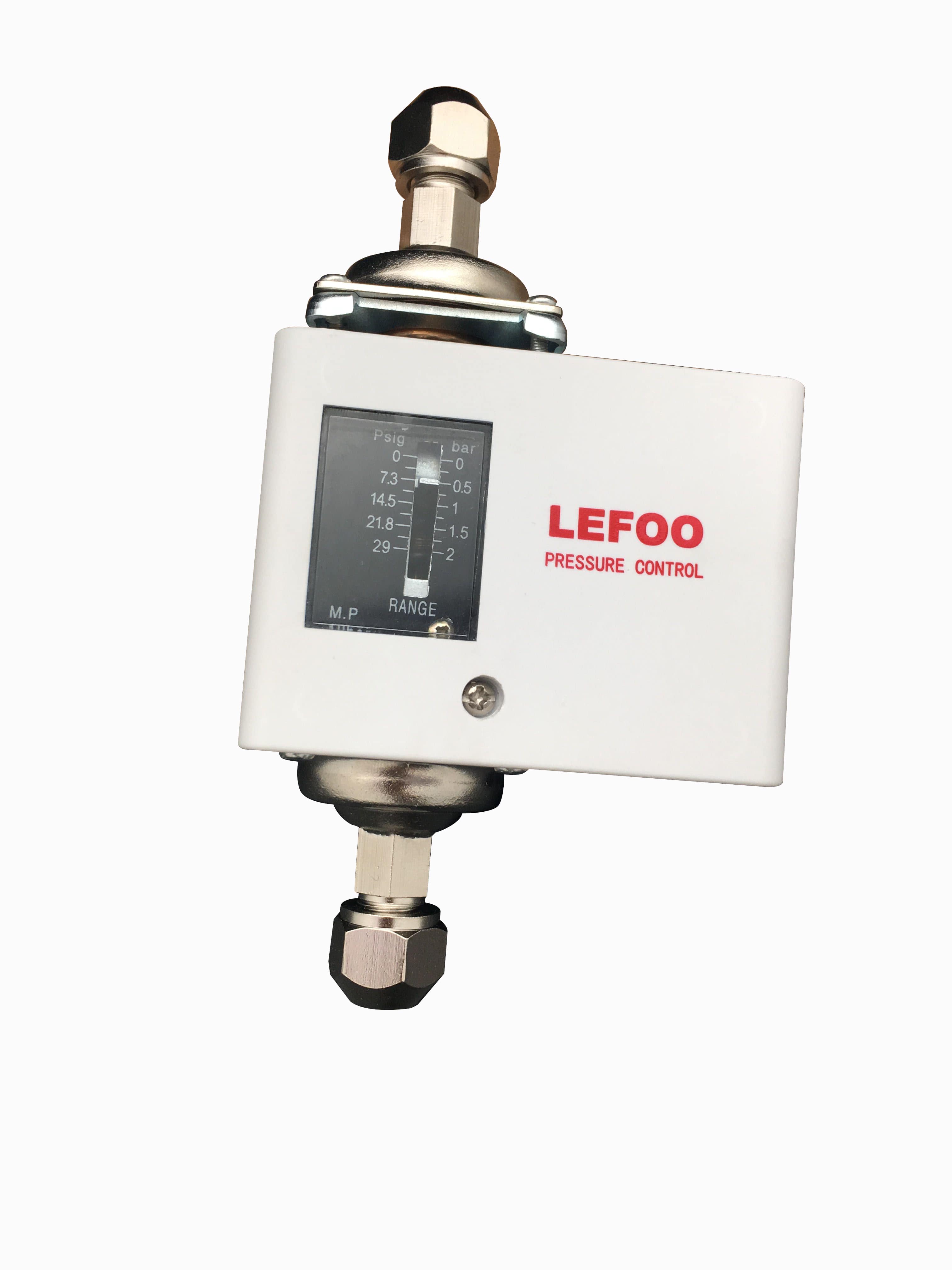

Датчики разности давлений (регуляторы перепада давления) LF5D это серия надежных датчиков, которые предназначены для контроля и регулирования перепада давления жидких, газообразных и прочих не вязких и не кристаллизующихся сред. Реле разности давлений применяются в системах вентиляции, холодильных установках, бойлерных, тепло и водоснабжении, тепловых пунктах, котельных для контроля и защиты насосов и отслеживания перепада давления, в компрессорной технике.
Типичный вариант установки реле давления такой: отбор давления осуществляется “до” и “после” насоса и в тот момент, когда перепад давления с двух сторон увеличивается (уменьшается) и превышает заданное значение реле сработает и выдаст управляющий сигнал на исполнительный механизм, клапан или на аварийное отключение насоса (компрессора). После этого перепад давления в системе достигнет номинального значения и контакты реле снова возвратятся в нормальное состояние.
Основными параметрами при подборе реле перепада давлений для жидкости выступают: диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.
Технические данные
| Рабочий диапазон: |
от 0,5 до 6 бар (0.05-0.6МПа) |
| Максимальное рабочее давление: |
1,65 МПа (3,3 МПа версия H) |
| Температура измеряемой среды: |
-40…+120 °C |
| Температура окружающей среды: |
-20…+70 °C |
| Погрешность: |
15% |
| Присоединения к процессу: |
G1/4 (медный сильфон, сталь) |
| Степень защиты: |
IP 30, IP42 (с установленной крышкой) |
| Коммутационная способность: |
SPDT, 10A (220В), 20А (110В) |

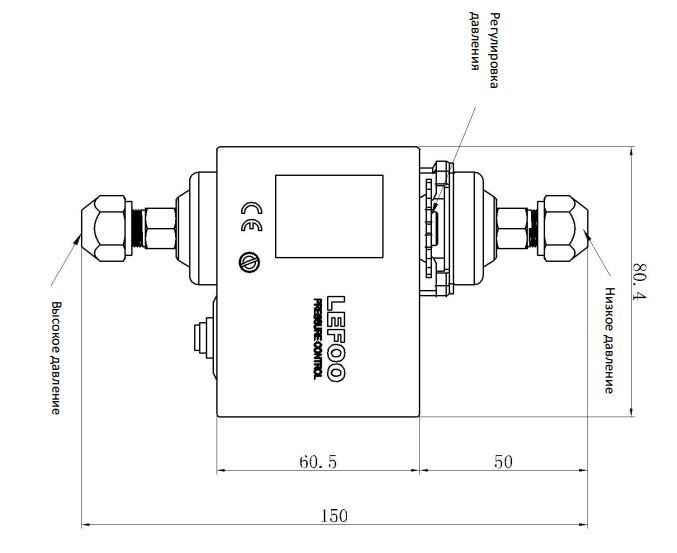

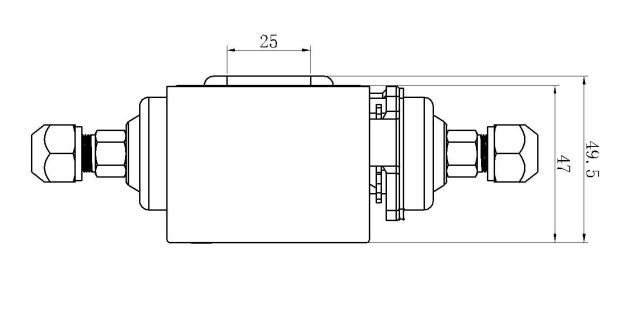

Чертеж
Аналоги
| DANFOSS |
MP54, MP55 |
| POCMA |
РДД-2Р |
| ТЕПЛОПРИБОР |
РДД-2-Х/Р |
| ОВЕН |
РД55 |
Артикулы
| LF5D2 |
Реле разности давлений 0,5-2 бар |
| LF5D4 |
Реле разности давлений 0,5-3,5 бар |
| LF5D4H |
Реле разности давлений 0,5-3,5 бар |
| LF5D6 |
Реле разности давлений 1-6 бар |
| LF5D6H |
Реле разности давлений 1-6 бар |
