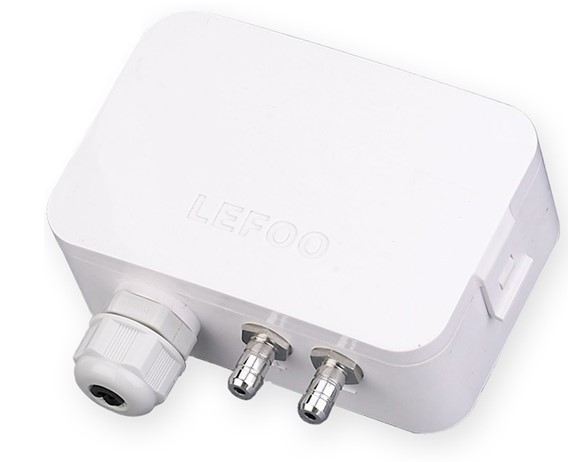

Датчики давления воздуха LFM108 разработаны для измерения статического и дифференциального давления в системах вентиляции и кондиционирования (HVAC). Датчики снабжены корректором нуля и переключателем для настройки времени фильтрации выходного сигнала. Преобразователи серии LFM108 применяются в автоматизации систем отопления, вентиляции и кондиционирования воздуха. Выпускаются без дисплея.
Преобразователи перепада давления LFM108 измеряют абсолютное давление в диапазоне от 0 до 10 000 Па и относительное давление в диапазоне плюс-минус 5000 Па. Преобразователи подключаются по двухпроводной схеме (выходные сигналы 0-10В или 4…20мА). В комплекте поставляются штуцера и трубки для подключения к технологическому процессу.
Технические данные
| Точность измерения: |
±1,0% FS |
| Температурный дрейф: |
±0,01% |
| Диапазон рабочих температур датчика: |
-10…+60 °C |
| Диапазон рабочих температур окружающей среды: |
-40…+85 °C |
| Основная приведенная погрешность: |
≤ ±0,5–1% ВПИ |
| Напряжение питания (выход 0-10В): |
12…30В |
| Напряжение питания (выход 4-20 мА): |
10…30В |
| Выходной сигнал: |
0…10В, 4…20 мА |
| Регулировка нулевой точки: |
Автоматическая/ручная |
| Измеряемая среда: |
Воздух и нейтральные газы |
| Корпус датчика: |
Промышленный пластик |
| Кабельный ввод: |
Сальник PG9 для кабеля до ø8 мм. |
| Степень защиты: |
IP 54 |

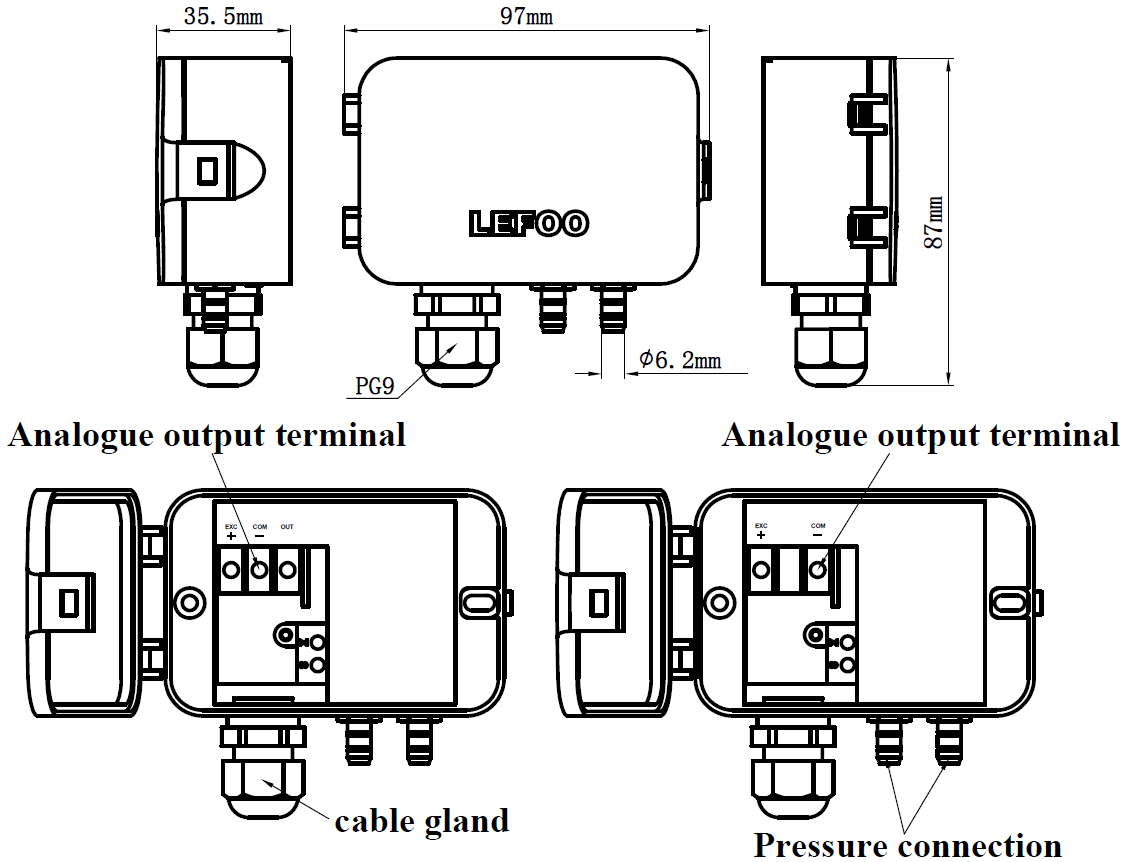

Чертеж
Аналоги
| Produal |
PEL 1000, KPEL, PEL2500 |
| SHUFT |
PTH-3202, PTH-3200 |
| HK Instruments |
DPT-2500-R8, DPT-7000-R8 |
| S+S Regeltechnik |
PREMASGARD-211/212 |
| Thermokon |
DPA250, DPT-2500 |
Артикулы
| LFM108-102D-VL |
Преобразователь давления -1000…1000 Па (0-10В) |
| LFM108-102G-VL |
Преобразователь давления 1000 Па (0-10В) |
| LFM108-102G-AL |
Преобразователь давления 1000 Па (4-20мА) |
| LFM108-101G-VL |
Преобразователь давления 100 Па (0-10В) |
| LFM108-252G-VL |
Преобразователь давления 2500 Па (0-10В) |
| LFM108-252G-MVL |
Преобразователь давления 2500 Па (0-10В, RS485) |
| LFM108-252G-AL |
Преобразователь давления 2500 Па (4-20мА) |
| LFM108-251D-VL |
Преобразователь давления -250…250 Па (0-10В) |
| LFM108-251G-VL |
Преобразователь давления 250 Па (0-10В) |
| LFM108-501D-VL |
Преобразователь давления -500…500 Па (0-10В) |
| LFM108-501G-VL |
Преобразователь давления 500 Па (0-10В) |
