Реле давления 1, 2, 3, 4 ГОСТ 26005-83

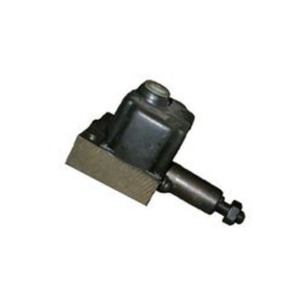

Реле давления 1, 2, 3, 4 (ГОСТ 26005-83) - это реле давления плунжерного типа, предназначенные для контроля давления рабочей среды в гидравлических системах станков и других машин с давлением до 32 МПа (320 кгс/см²).
Реле давления изготавливаются с условным проходом Dy = 4 мм в следующих исполнениях:
по контролируемому номинальному давлению, МПа (кгс/см²):
- реле давления 1 - на 6,3 (63);
- реле давления 2 - на 10,0 (100);
- реле давления 3 - на 20,0 (200);
- реле давления 4 - на 32,0 (320);
также по наличию механизма регулировки зоны нечувствительности (дифференциала).
Технические характеристики
| Обозначение реле | Параметры | |||
| Регулируемое давление ном./макс./мин., МПа | Зона нечувствительности не более, МПа | Утечки масла из дренажного отверстия не более см³/мин | Масса реле давления не более, кг | |
| Реле давления 1 ГОСТ 26005-83 | 6,3 / 7,0 / 0,6 | 0,85 | 6,0 | 2,2 |
| Реле давления 2 ГОСТ 26005-83 | 10,0 / 11,0 / 0,8 | 1,2 | 10,0 | 2,2 |
| Реле давления 3 ГОСТ 26005-83 | 20,0 / 22,0 / 1,0 | 1,8 | 20,0 | 2,2 |
| Реле давления 4 ГОСТ 26005-83 | 32,0 / 35,0 / 3,0 | 2,2 | 25,0 | 2,2 |
