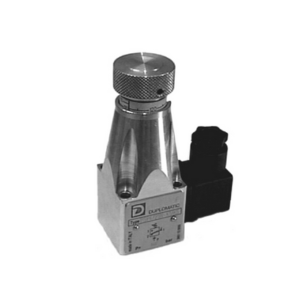

Реле давления TS-4-*
Реле давления TS-4 резьбового присоединения G1/4 и в модульном исполнении реле давления VP-TS-4-6, VP-TS-4-10 CETOP3, CETOP5 представляют собой гидроэлектрические реле давления поршневого типа.
Переключение внутреннего электрического контакта происходит в том случае, если рабочее давление достигает заданной величины.
Габаритные размеры и конструкция

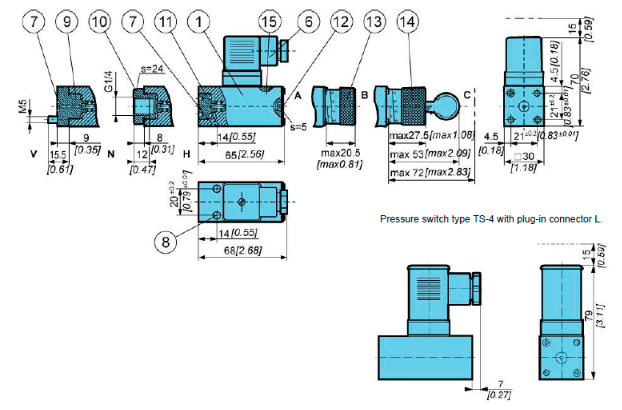

TS-4
- 1. Кольцо
- 6. Разъем
- 7. Кольцо O-Ring 5x1.5
- 8. Крепежные отверстия
- 9. Поверхность крепления к модульной плите
- 10. Переходник для линейного монтажа G1/4
- 11. Поверхность крепления переходника
- 12. Регулировка под ключ
- 13. Регулировка рукояткой
- 14. Регулировка рукояткой с замком
- 15. Фиксатор настроенного давления

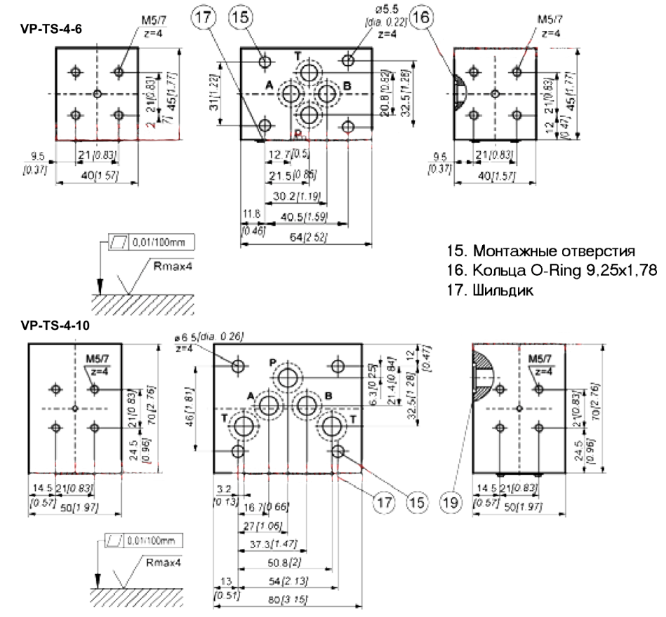

VP-TS-4-6(10
- 15. Монтажные отверстия
- 16. Кольца O-Ring 9.25x1.78
- 17. Шильдик
Технические характеристики TS-4
| Параметр | TS-4-70-N-C(B) | TS-4-160-N-C(B) | TS-4-250-N-C(B) | TS-4-400-N-C(B) |
| Условный проход | 4 | |||
| Диапазон настройки давлений, бар | 9-70 | 17-160 | 20-250 | 25-400 |
| Диапазон температур рабочей жидкости, °C | -20...+70 | |||
| Диапазон вязкости, мм²/сек | 15 - 380 | |||
| Масса реле не более, кг | 0,4 | |||
| Класс чистоты рабочей жидкости по NAS 1638 | 8 | |||
Технические характеристики VP-TS-4-6, VP-TS-4-10
| Параметр | VP-TS-4-6 | VP-TS-4-10 |
| Условный проход | 6 | 10 |
| Расход, л/мин | 80 | 120 |
| Диапазон температур рабочей жидкости, °C | -20...+70 | |
| Диапазон вязкости, мм²/сек | 15 - 380 | |
| Масса не более, кг | 0,9 | 2,1 |
| Класс чистоты рабочей жидкости по NAS 1638 | 8 | |

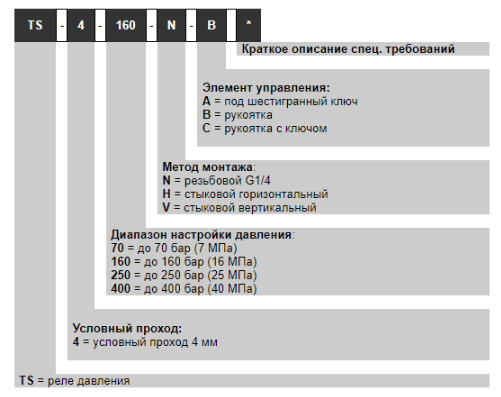

Структура условного обозначения реле давления TS-4

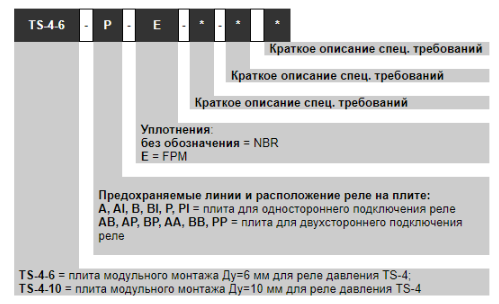

Структура условного обозначения реле давления VP-TS-4-6(10)
