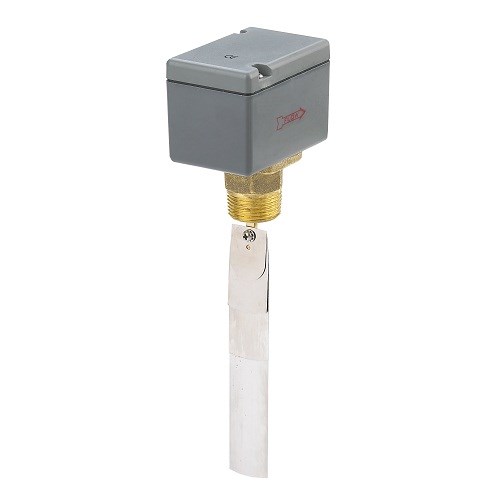

Реле контроля протока (расхода) серии FS – это датчики для определения наличия или отсутствия потока жидкости в трубопроводах. Когда расход жидкости выше или ниже заданного диапазона значений, встроенный SPDT-контакт переключается, посылая сигнал в систему автоматики и управления. Основные особенности реле: сменные лопасти, диаметр трубопровода от 25 до 75 мм, простой монтаж и установка. Датчик обладает подстроечным винтом для изменения порога срабатывания реле.
Реле протока жидкости применимы для сигнализации, контроля и регулирования потока в трубопроводах; также для контроля насосов, компрессоров, горелок и клапанов с электроприводами. Датчики-реле потока лепестковые предназначены для контроля потока неагрессивных жидкостей, таких как вода, этиленгликоль и др.

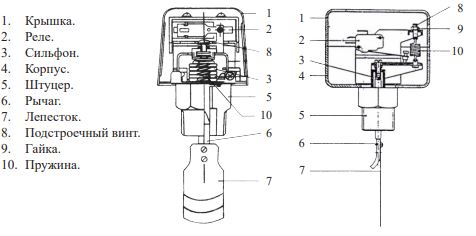

Устройство следует устанавливать на горизонтальном участке трубопровода так, чтобы направление потока совпадало с направлением стрелки на корпусе. Размер лепестка подбирается в зависимости от диаметра трубы. Настройка порога срабатывания производится при помощи подстроечного винта: для увеличения порогового значения поворачивайте винт по часовой стрелке, для уменьшения – против. По умолчанию подстроечный винт полностью затянут, т. е. установлено минимальное значение.
Технические данные
| Максимальное давление: |
1 Мпа |
| Максимальное рабочее давление: |
10.34 Бар |
| Электрическая нагрузка: |
220В, 10А |
| Температура окружающей среды: |
0…+60 °C |
| Рабочая температура |
0…+100 °C (+120 °C кратковременно) |
| Число срабатываний: |
500 000 циклов |
| Степень защиты: |
IP53 |
| Рабочая среда: |
Вода и другие жидкости, не агрессивные к нержавеющей стали |
| Материал соединения: |
Латунь, нержавеющая сталь |
| Резьба наружная: |
1 NPT |

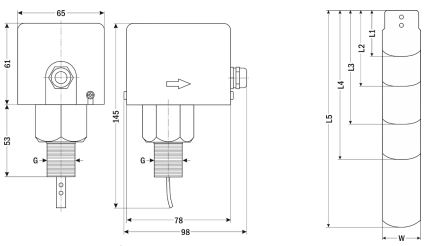

Чертеж
Аналоги
| ОВЕН |
ДР-П-03 |
| ОВЕН |
ДР-П-32-25 |
| Fantini Cosmi |
FF81 |
| S+S Regeltechnik |
SW-1EPL |
| SHUFT |
SF1K/HY |
| АРК-Энергосервис |
ДР-П-02, ДР-П-03 |
Артикулы
| FS52 |
Реле протока жидкости для трубопроводов |
