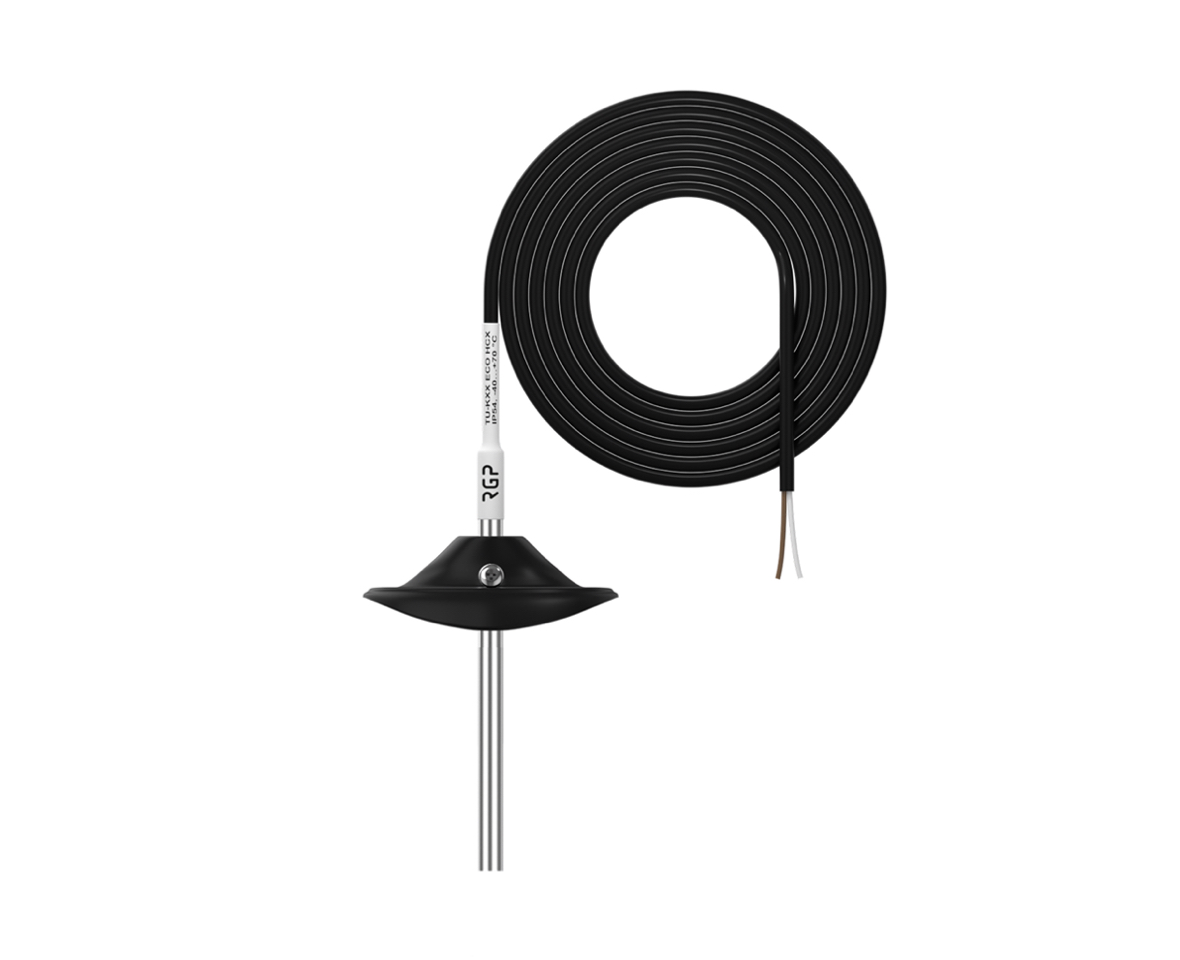

Канальный датчик температуры для воздуховодов TU-K02 ECO
Канальные датчики температуры TU-K производятся на базе алюминиевой трубки длиной 150 или 250 мм, внутри которой расположен кабель с оболочкой из термопластичного эластомера, на конце которого расположен сенсор для измерения температуры. Канальные датчики предназначены для измерения температуры воздуха в воздушных каналах систем вентиляции и кондиционирования. Cенсор расположен внутри зонда на расстоянии 5-10 мм. от среза и защищен от попадания пыли и влаги по стандарту IP 65. Установка и крепление на воздуховод осуществляются с помощью монтажного фланца MF-6, входящего в комплект поставки.
Преимущества датчиков TU-K ЕСО: Сделано в России, гарантия производителя 1 год. Зонд (трубка) из алюминиевого сплава. Монтажный фланец MF-6 в комплекте. Индивидуальная маркировка (термоусадочная трубка). Высокоточные сенсоры PTC (В) и NTC 1%. Расширенные температурные диапазоны. 100% контроль качества (ОТК). Подробная техническая документация. Производство под вашим брендом (ОЕМ).
Индивидуальная маркировка: при производстве канальных датчиков температуры на каждый наносится долговечная маркировка на базе термоусадочной трубки, позволяющая определить тип сенсора, диапазон эксплуатации, степень защиты и дату производства, что позволяет инженерно-техническому персоналу проводить своевременное обслуживание и замену в случае необходимости.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения температуры | -50…+150 °C или -70…+200 °C |
| Температура эксплуатации (рекомендованная) | -40…+80 °C, <95% RH |
| Погрешность измерения PT1000 | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность измерения NTC10k | ±1% (при 25°C), B25/50 = 3950, 3435 |
| Погрешность измерения NTC5k | ±1% (при 25°C), B25/50 = 3950 |
| Пыле- и влагозащита (кабель-гильза) | IP 54 |
| Пыле- и влагозащита (сенсор) | IP 65 |
| Характеристики кабеля | TPE, 2х0,25 мм, 1,5 метра. |
| Материал зонда | Алюминиевая трубка |
| Размеры зонда | Ø 6 мм, 150 и 250 мм |
| Доступные измерительные элементы | PT1000, NTC10k, NTC5k |
| Схема подключения | 2-х проводная |
| Подключение | на провод |
| Тепловая инерция | не более 10-30 сек |
| Монтаж | в воздуховод |
| Срок службы | не менее 5 лет |
Чертеж
Аналоги
| Производитель | Модели |
|---|---|
| ZENTEC | DS1-01 NTC10, DS1-02 Pt1000 |
| РИДАН | MBT 3280R (097U0111R, 097U0110R, 097U0112R, 097U0109R) |
| ОВЕН | ДТС 3014 |
| SHUFT | HTF-NTC10K, HTF-PT1000 |
| ELECTROTEST | ET-K PT 1000, ET-K NTC 10K |
| ВЕНТИКС | ТД1, TD-K1000 |
| ВЕНТАВТОМАТИКА | DS1-01 NTC10, DS1-02 Pt1000 |
| АВТОМАТИЗАЦИЯ | ДТ-К 58.06.20.10, ДТ-К 58.06.10.10, ДТ-О 50.06.04.40 |
| GLORIA SENSORS (BVM) | GST-4-PT1K, GST-4-NTC10K, GST-4-PT1K 100 |
Артикулы
| Артикул | Наименование |
|---|---|
| TU-K01 ECO PT1000 | Канальный датчик температуры 150 мм (PT1000) |
| TU-K01 ECO NTC10k (3950) | Канальный датчик температуры 150 мм NTC10k (3950) |
| TU-K01 ECO NTC10k (3435) | Канальный датчик температуры 150 мм NTC10k (3435) |
| TU-K01 ECO NTC5k | Канальный датчик температуры 150 мм NTC5k |
| TU-K02 ECO PT1000 | Канальный датчик температуры 250 мм (PT1000) |
| TU-K02 ECO NTC10k (3950) | Канальный датчик температуры 250 мм NTC10k (3950) |
| TU-K02 ECO NTC10k (3435) | Канальный датчик температуры 150 мм NTC10k (3435) |
| TU-K02 ECO NTC5k | Канальный датчик температуры 150 мм NTC5k |
