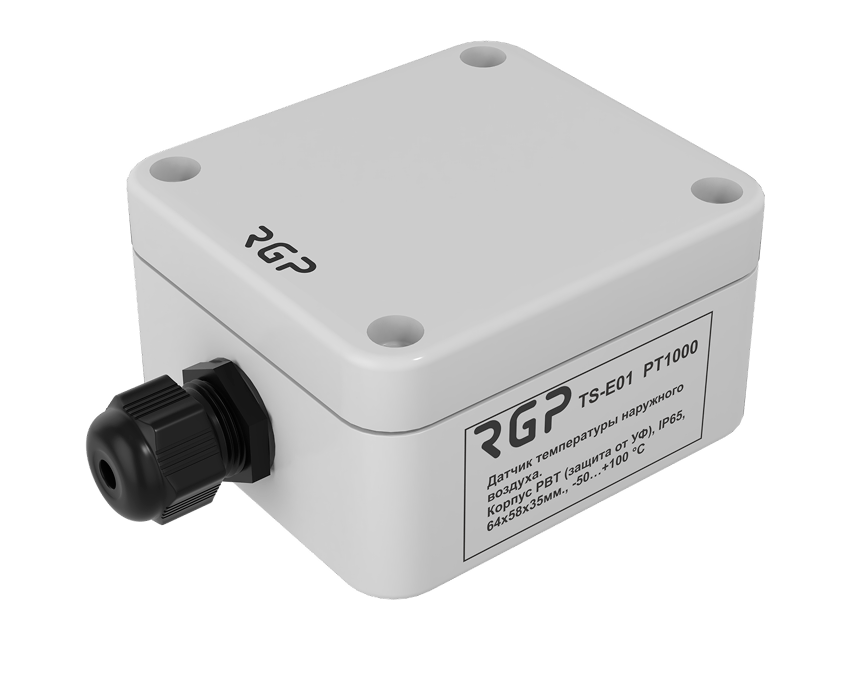

TS-E01 ECO Датчик температуры наружного воздуха IP65
Датчик температуры наружного воздуха TS-E01 ЕСО: выпускается в корпусе из ABS-пластика с кабельным вводом PG7 для ввода кабеля диаметром 2…5 мм и защищен от попадания пыли и влаги по стандарту IP65. Измерительный элемент (сенсор) датчика температуры расположен внутри корпуса и закреплен на винтовой клемме 2,5 мм2 или на боковой стенке корпуса. Наружные датчики в корпусах из ABS-пластика применяются для измерения температуры воздуха на улице, а также в производственных, технологических и прочих помещениях с повышенной запыленностью или влажностью. Благодаря своей конструкции датчик легко крепится на стенах и устойчив к внешним ударным воздействиям.
Индивидуальная маркировка: при производстве датчиков температуры на каждый корпус наносится нестираемая и долговечная лазерная гравировка, позволяющая определить тип сенсора, диапазон эксплуатации, степень защиты и дату производства, что позволяет инженерно-техническому персоналу проводить своевременное обслуживание и замену в случае необходимости.
Преимущества датчика TS-E01 ЕСО:
- Сделано в России, гарантия производителя 1 год.
- Корпус из высококачественного ABS-пластика.
- Индивидуальная лазерная маркировка (гравировка).
- Высокоточные сенсоры PTC (В) и NTC 1%.
- Расширенные температурные диапазоны.
- 100% контроль качества (ОТК).
- Подробная техническая документация.
- Производство под вашим брендом (ОЕМ).
Применяемые сенсоры: с прямой PTC (Pt1000) или с обратной зависимостью NTC (NTC5k, NTC10k) сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе внимательно ознакомьтесь с технической документацией производителя ПЛК.
Рекомендации по монтажу: датчик монтируется на стену здания вдали от прямых солнечных лучей и источников тепла. Крепление осуществляется через отверстия в корпусе с помощью саморезов. При установке рекомендуется применять монтажные скобы или пластины, чтобы исключить передачу тепла от стены на корпус, датчик следует устанавливать сальником вниз, чтобы исключить возможность попадания воды по поверхности кабеля или через микротрещины в уплотнителе. Рекомендуется также использовать защитные экраны типа WS-01.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения температуры | -50…+150 °C или -70…+200 °C |
| Эксплуатация (рекомендованная) | -40…+80 °C |
| Погрешность измерения PT1000 | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность измерения NTC10k | ±1% (при 25°C), B25/50 = 3950,3435 |
| Погрешность измерения NTC5k | ±1% (при 25°C), B25/50 = 3950 |
| Защита корпуса | IP 65 |
| Защита сенсора | IP 65 |
| Ввод кабеля | PG7 |
| Материал корпуса | ABS-пластик |
| Размеры корпуса | 64x58x35 мм |
| Доступные измерительные элементы | PT1000, NTC10k, NTC5k |
| Схема подключения | 2-х проводная |
| Подключение датчика | клемма винтовая 2,5 мм2 |
| Тепловая инерция | не более 100-300 сек |
| Монтаж (установка) | саморезами на поверхность |
| Срок службы датчика | не менее 5 лет |
Чертеж
Аналоги
| Производитель | Модели |
|---|---|
| SHUFT | ATF1-PT1000, ATF1-NTC10k |
| РИДАН | MBT3380R (097U1115R) |
| S+S REGELTECHNIK | ATF-1 Pt1000, ATF-01 NTC10k |
| REGIN (POLAR BEAR) | TG-UH/PT1000, ST-U1/PT1000 |
| BAXI, BUDERUS | KHG арт. 714062112, FA арт. 5991374 |
| ВЕНТИКС (НЕВАТОМ) | УТД1, TD-U1000 |
| ДОСТУПНАЯ АВТОМАТИКА | DA10-PT1000, DA10-NTC |
| ОВЕН | ДТС 125, ДТС 3125 |
| ТК АВТОМАТИЗАЦИЯ | ДТ-У NTC10K, ДТ-У Pt1000 |
| GLORIA SENSORS (BVM) | GST-2-PT1K, GST-2-NTC10K |
| IECON | ATSX-N50C150-T10, ATSX-N50C150-N10 |
Артикулы
| Артикул | Наименование |
|---|---|
| TS-E01 ECO PT1000 | Датчик температуры наружного воздуха IP65 (ABS) |
| TS-E01 ECO NTC10k (3950) | Датчик температуры наружного воздуха IP65 (ABS) |
| TS-E01 ECO NTC10k (3435) | Датчик температуры наружного воздуха IP65 (ABS) |
| TS-E01 ECO NTC5k | Датчик температуры наружного воздуха IP65 (ABS) |
