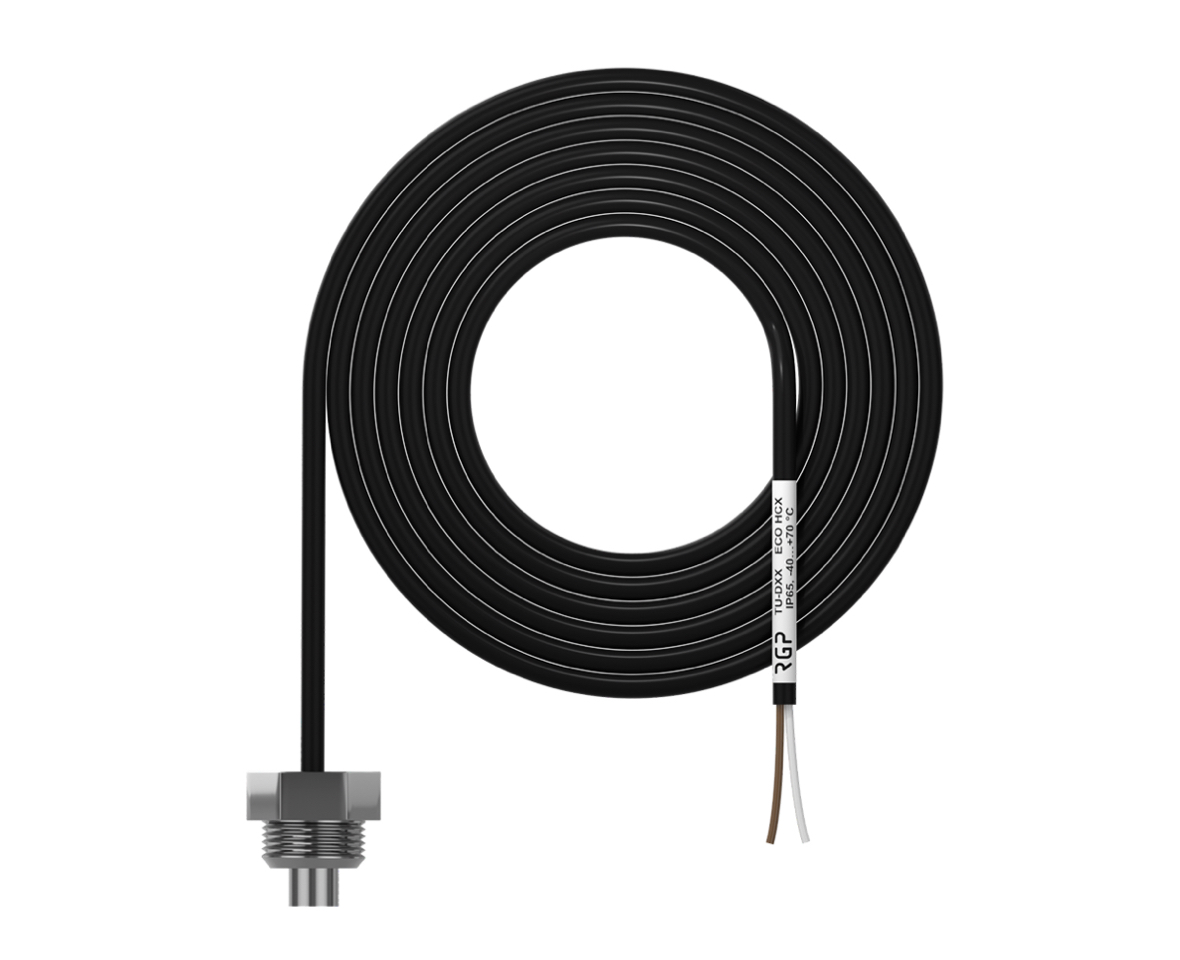

TU-D ECO Врезной датчик температуры. IP65
Погружные (врезные) датчики TU-D ECO выпускаются со штуцером из нержавеющей стали AISI, наружной резьбой G1/4 или G1/2 дюйма и используются для измерения температуры внутри трубопроводов в системах отопления, вентиляции, фанкойлов, тепловых завес или радиаторов в административных и промышленных зданиях. Измерительный элемент (сенсор) датчика защищен от пыли и влаги по стандарту не ниже IP67 по технологии “ТСА” (заливка термопроводящим клеем-герметиком).
Индивидуальная маркировка: при производстве погружных кабельных датчиков температуры на каждый наносится долговечная маркировка на базе термоусадочной трубки, позволяющая определить тип сенсора, диапазон эксплуатации, степень защиты и дату производства, что позволяет инженерно-техническому персоналу проводить своевременное обслуживание и замену в случае необходимости.
Преимущества погружных датчиков температуры серии “ЕСО”:
- Сделано в России, гарантия производителя 1 год.
- Штуцеры из нержавеющей стали AISI 304/316.
- Индивидуальная маркировка (термоусадочная трубка).
- Высокоточные сенсоры PTC (В) и NTC 1%.
- Расширенные температурные диапазоны.
- 100% контроль качества на производстве (ОТК).
- Подробная техническая документация.
- Производство под вашим брендом (ОЕМ).
Применяемые сенсоры: с прямой PTC (Pt1000) или с обратной зависимостью NTC (NTC5k, NTC10k) сопротивления от температуры. Большинство контроллеров для систем автоматизации могут работать как с PTC, так и с NTC измерительными элементами, но есть и исключения, поэтому при выборе внимательно ознакомьтесь с технической документацией производителя ПЛК.
Установка и монтаж: в трубопровод приваривается бобышка с внутренней резьбой (также может быть использован тройник или готовая закладная конструкция), соответствующей резьбе штуцера датчика температуры, после чего устанавливается (ввинчивается) непосредственно погружной датчик. Длину бобышки рекомендуется выбирать таким образом, чтобы обеспечить максимальный контакт с жидкостью.
Рекомендации по монтажу: при установке врезного датчика необходимо обеспечить надежную герметизацию резьбового соединения с использованием монтажных лент и герметизирующих составов. Отдельно обратит внимание на контакт измерительной части штуцера с жидкостью и обеспечить возможность продувки или обезвоздушивания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон измерения температуры | -50…+150 °C или -70…+200 °C |
| Температура эксплуатации (рекомендованная) | -40…+80 °C, <95% RH |
| Погрешность измерения PT1000 | ±(0.3+0.005*| t |°C), t – температура |
| Погрешность измерения NTC10k | ±1% (при 25°C), B25/50 = 3950, 3435 |
| Погрешность измерения NTC5k | ±1% (при 25°C), B25/50 = 3950 |
| Пыле- и влагозащита (кабель-гильза) | IP 54 |
| Пыле- и влагозащита (сенсор) | IP 67 |
| Характеристики кабеля | TPE, 2х0,25 мм, 1,5 метра. |
| Материал штуцера | AISI (нержавеющая сталь) |
| Резьбовое соединение | G1/4 НР или G1/2 НР |
| Доступные измерительные элементы | PT1000, NTC10k, NTC5k |
| Схема подключения | 2-х проводная |
| Подключение | окончания провода |
| Тепловая инерция | не более 10-30 сек |
| Монтаж | в трубопровод (врезной) |
| Срок службы | не менее 5 лет |
Чертеж
Аналоги
| Производитель | Модели |
|---|---|
| ОВЕН | ДТС 3044 |
| ВЕНТИКС | TD-D1000-Br, ПТД1 |
| АВТОМАТИЗАЦИЯ | ДТ-П 37.06.10.10 Pt1000 |
| GLORIA SENSORS (BVM) | GST-6-PT1K, GST-6-NTC10K |
Артикулы
| Артикул | Наименование |
|---|---|
| TU-D1 ECO PT1000 | Врезной датчик температуры G1/4 (IP65) |
| TU-D2 ECO PT1000 | Врезной датчик температуры G1/2 (IP65) |
| TU-D1 ECO NTC10k (3950) | Врезной датчик температуры G1/4 (IP65) |
| TU-D2 ECO NTC10k (3950) | Врезной датчик температуры G1/2 (IP65) |
| TU-D1 ECO NTC10k (3435) | Врезной датчик температуры G1/4 (IP65) |
| TU-D2 ECO NTC10k (3435) | Врезной датчик температуры G1/2 (IP65) |
| TU-D1 ECO NTC5k | Врезной датчик температуры G1/4 (IP65) |
| TU-D2 ECO NTC5k | Врезной датчик температуры G1/2 (IP65) |
