Датчик температуры ALTF02

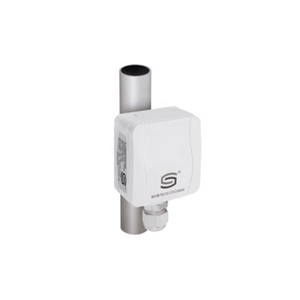

Датчик температуры ALTF02 является недорогим накладным термометром сопротивления для труб, с пассивным выходом, в ударопрочном пластиковом корпусе и защелкивающейся крышкой, вкл. хомут.
Накладные датчики являются электрическими контактными термометрами, служащими для измерения температуры поверхности твердых тел и имеющими одну или несколько т. н. контактных или присоединительных поверхностей, которые приводятся в соприкосновение с измеряемой поверхностью.
Накладной датчик определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы.
Он служит для измерения температуры трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.

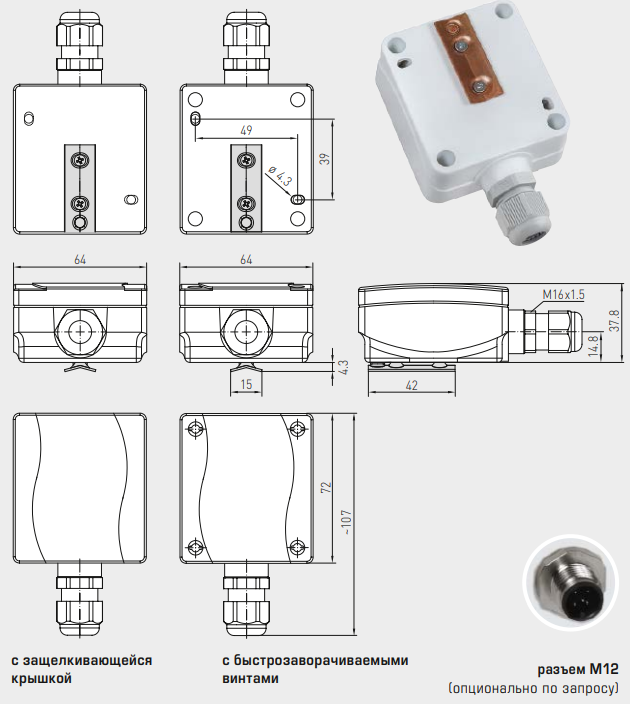

Габаритные размеры датчика температуры ALTF02
Технические характеристики датчика температуры ALTF02
| Диапазон измерения: | −30 ...+110 °C |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Монтаж ⁄ подключение: | бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Размеры стяжной ленты: | Ø = 13–92 мм (¼–3 дюйма); 300 мм |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) ALTF02 с защелкивающейся крышкой |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 ⁄ Tyr 01) |
| Электрическое подключение: | 0,14-1,5 мм2, по винтовым зажимам |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (опционально по запросу) |
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | ALTF02: IP54 |
| Модель | Чувств. элемент | Артикул |
| ALTF02 PT100 | PT100 | 1101-1010-1003-000 |
| ALTF02 PT1000 | PT1000 | 1101-1010-5001-000 |
| ALTF02 NI1000 | NI1000 | 1101-1010-9001-000 |
| ALTF02 NITK | NI1000TK5000 | 1101-1011-0001-000 |
| ALTF02 NTC1,8K | NTC 1,8K | 1101-1011-2001-000 |
| ALTF02 NTC10K | NTC 10K | 1101-1011-5001-000 |
| ALTF02 NTC20K | NTC 20K | 1101-1011-6001-000 |
| ALTF02 LM235Z | LM235Z | 1101-1012-1001-000 |
