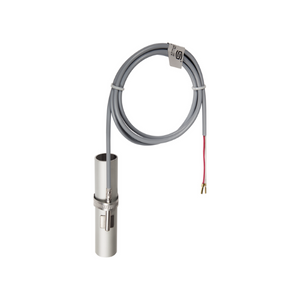

Датчик температуры ALTF1
Датчик температуры ALTF1 являются электрическими контактными термометрами, служащими для измерения температуры поверхности твердых тел и имеющими одну или несколько т.н. контактных или присоединительных поверхностей, которые соприкасаются с измеряемой поверхностью.
Накладной датчик температуры ALTF1 с соединительным кабелем, с пассивным выходом, определяет температуру среды (например, воды), протекающей в трубе, посредством измерения температуры поверхности трубы.
Датчик является накладным термометром сопротивления, оснащенным хомутом и аксиальной трубкой, и предназначен для измерения температуры трубопроводов, труб (например, горячего и холодного водоснабжения) или отопительных магистралей с целью регулирования степени нагрева.

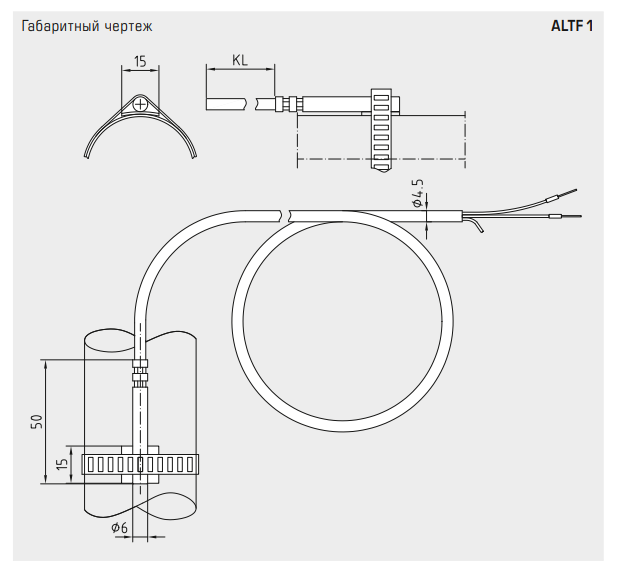

Габаритные размеры датчика температуры ALTF1
Технические характеристики датчика температуры ALTF1
| Тип | Чувств. элемент | Материал кабеля | Артикул |
| ALTF1 PT100 | PT100 | LiYY (ПВХ) | 1101-6020-1211-110 |
| ALTF1 PT100 | PT100 | SiHF (силикон) | 1101-6020-1211-120 |
| ALTF1 PT1000 | PT1000 | LiYY (ПВХ) | 1101-6020-5211-110 |
| ALTF1 PT1000 | PT1000 | SiHF (силикон) | 1101-6020-5211-120 |
| ALTF1 NI1000 | NI1000 | LiYY (ПВХ) | 1101-6020-9211-110 |
| ALTF1 NI1000 | NI1000 | SiHF (силикон) | 1101-6020-9211-120 |
| ALTF1 NITK | NI1000TK5000 | LiYY (ПВХ) | 1101-6021-0211-110 |
| ALTF1 NITK | NI1000TK5000 | SiHF (силикон) | 1101-6021-0211-120 |
| ALTF1 NTC1,8K | NTC 1,8K | LiYY (ПВХ) | 1101-6021-2211-110 |
| ALTF1 NTC1,8K | NTC 1,8K | SiHF (силикон) | 1101-6021-2211-120 |
| ALTF1 NTC10K | NTC 10K | LiYY (ПВХ) | 1101-6021-5211-110 |
| ALTF1 NTC10K | NTC 10K | SiHF (силикон) | 1101-6021-5211-120 |
| ALTF1 NTC20K | NTC 20K | LiYY (ПВХ) | 1101-6021-6211-110 |
| ALTF1 NTC20K | NTC 20K | SiHF (силикон) | 1101-6021-6211-120 |
| ALTF1 LM235Z | LM235Z | LiYY (ПВХ) | 1101-6022-1211-110 |
| ALTF1 LM235Z | LM235Z | SiHF (силикон) | 1101-6022-1211-120 |
| Характеристика | Параметр |
| Диапазон измерения: | −35 ...+105 °C ПВХ −35 ...+180 °C силикон (Tmax NTC = +150 °C, Tmax LM 235 Z = +125 °C) |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection при IP68)) (опционально также с двумя чувствительными элементами) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Монтаж ⁄ подключение: | бесконечная стяжная лента (хомут) с замком из металла (содержится в комплекте поставки) |
| Защитная трубка: | высококачественная сталь V4A (1.4571), с предварительно загнутой накладной площадкой |
| Размеры стяжной ленты: | Ø = 13–92 мм (¼–3 дюйма); 300 мм |
| Соединительный кабель: | ПВХ; 1,5 м, LiYY, 2 x 0,25 мм² или силикон, SiHF, 2 x 0,25 мм² со снятой изоляцией на концах, с наконечниками |
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 исполнение с влагонепроницаемой запрессовкой IP68 в литой водонепроницаемой оболочке |
