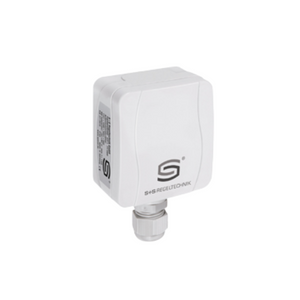

Датчик температуры ATF01 NTC10K
Датчик температуры ATF01 NTC10K с пассивным выходом, корпусом из пластика с высокой ударной вязкостью и защелкивающейся крышкой.
Датчик предназначен для измерения наружной температуры, температуры в помещениях с повышенной влажностью — например, как наружный датчик, датчик наружной температуры, для установки на наружных стенах, в холодильных установках и теплицах, в залах, в промышленности и в сельском хозяйстве.
Наружный монтаж осуществляется преимущественно с северной стороны или в защищенных местах. В случае возможного попадания прямых солнечных лучей следует применять защитное приспособление WS 01 или WS 04.
Технические характеристики ATF01 NTC10K
| Диапазон измерения | −50...+90 °C |
| Чувствительные элементы ⁄ пассивный (см. таблицу), выход | пассивный, внутренний |
| Тип подключения | < 0,6 мА (Pt1000) |
| < 1,0 мА (Pt100) | |
| < 0,3 мА (Ni1000, Ni1000 TK5000) | |
| < 2,0 мВт (NTC xx) | |
| 400 μA...5 мА (LM235Z) | |
| Корпус | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет —транспортный белый (аналогичен RAL 9016), |
| ATF 01 с защелкивающейся крышкой, | |
| Размеры корпуса | 72 x 64 x 37,8 мм (Tyr 1 / Tyr 01) |
| Подсоединение кабеля | резьбовой кабельный ввод из пластика (M 16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 согласно DIN EN 61076-2-101 |
| Электрическое подключение | 0,14–1,5 мм², по винтовым зажимам |
| Сопротивление изоляции | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Допустимая относительная влажность воздуха | < 95 %, без конденсата |
| Класс защиты | III (согласно EN 60 730) |
| Степень защиты | ATF 01: IP 54 (согласно EN 60 529) Корпус проверен TÜV SÜD, отчет № 713160960A (Tyr 01) |
