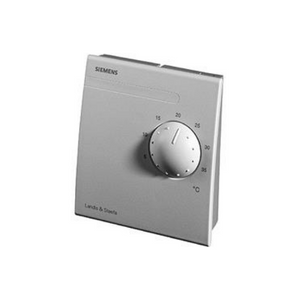

Датчик температуры Siemens QAA27
Датчик комнатной температуры с задатчиком уставки (ручка настройки (3 K) предназначен для систем отопления, вентиляции и кондиционирования воздуха, особенно, где требуется высокий уровень комфорта.
Основная область применения - измерение и регулирование комнатной температуры.
Прибор предназначен для настенного монтажа. Он подходит для применения с любыми имеющиеся в продаже распределительными коробками.
Кабели могут быть подключены с тыльной стороны снизу или сверху через отверстия.
Прибор состоит из двух основных секций:
- корпус;
- основная плата.
Оба соединины вместе, но могут рассоединяться.
В корпусе размещен термочувствительный элемент и, в зависимости от типа один или с ручкой задания уставки и рабочие элементы. На основной плате расположены клеммы.

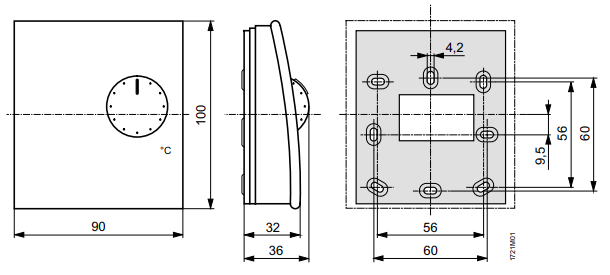

Габаритные размеры датчика температуры Siemens QAA27
Технические характеристики датчика температуры Siemens QAA27
| Выходной сигнал температуры | Lg-Ni1000 |
| Диапазон измерения температуры | 0…50 C |
| Дисплей | Нет |
| Измеряемый параметр | Температура |
| Название линейки | Symaro |
| Постоянная времени | 7 мин |
| Применение | Комнатный (настенный монтаж) |
| Среда | Воздух |
| Срок гарантии, лет | 5 |
| Степень защиты (IP) | IP30 |
| Тип датчика | пассивный |
Чувствительный элемент
Характеристика
Точность

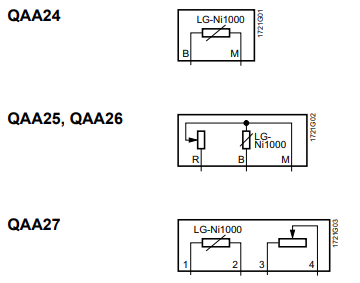

Схема подключения
- B, 1 - измеренный сигнал комнатной температуры;
- М, 2, 4 - нейтраль для измерений;
- R, 3 - сигнал ручки настройки.

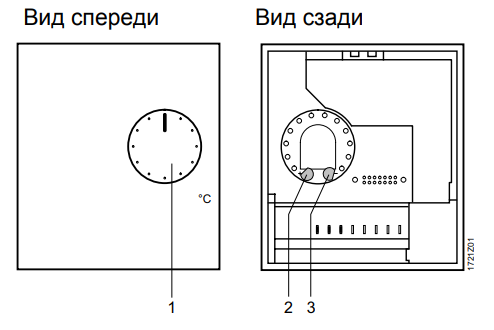

Уставка и используемые элементы (только с QAA25, QAA26 и QAA27)
- Задатчик для регулирования уставки;
- Штырь для механического максимального ограничения ручки настройки уставки;
- Штырь для механического минимального ограничения ручки настройки уставки.
