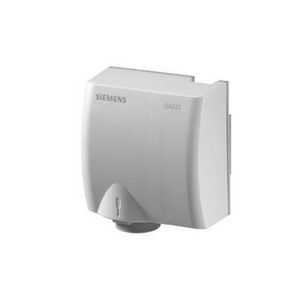

Датчик температуры Siemens QAD2010
Датчик температуры Siemens QAD2010 предназначен для измерения температуры воды в трубопроводах.
Диапазон применения -30… 125/130 °C …95 % относительной влажности без конденсата (не подходит для холодоснабжения).
Определение температуры в трубопроводах:
- контроль или ограничение температуры подачи;
- ограничение температуры обратки;
- контроль температуры ГВС.
Датчик Siemens QA2010 подходит для использования со всеми типами контроллеров, принимающих пассивные аналоговые сигналы.
Конструкция
Накладной температурный датчик состоит из следующих компонентов:
- Пластиковый корпус с крышкой, с клеммами и прокладкой;
- Гибка медная пластина с чувствительным элементом легко адаптируется на поверхности трубы;
- Фиксатор (хомут регулируемой длины) для труб 15...140 мм.
Доступ к клеммам для подключения датчика обеспечивается после снятия крышки. Кабель подключается либо с тыльной стороны (скрытая проводка), либо с нижней стороны (открытая проводка).
В нижнюю часть корпуса может вкручиваться уплотнитель кабельного ввода Pg11.

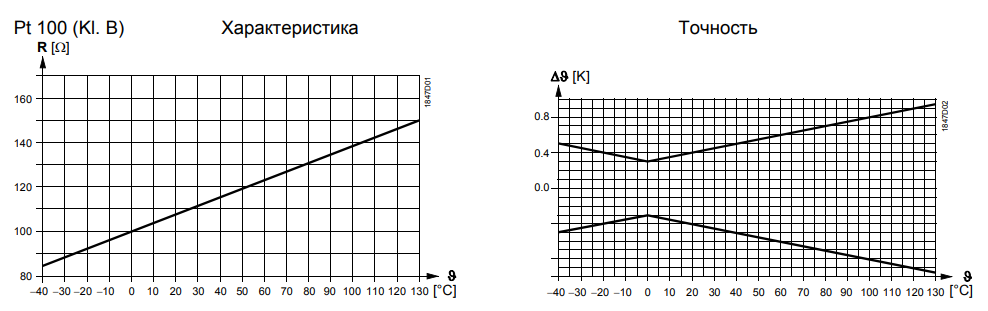

Чувствительный элемент (Pt 100)

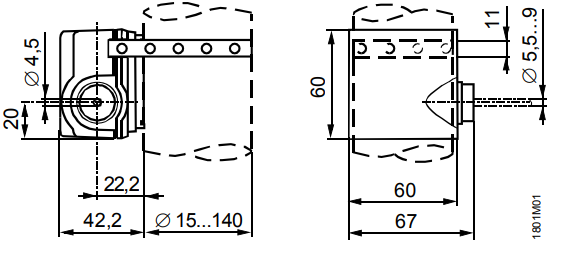

Габаритные размеры датчика температуры Siemens QAD2010
Технические характеристики датчика температуры Siemens QAD2010
| Выходной сигнал температуры | Pt100 |
| Диапазон измерения температуры | -30...130 C |
| Дисплей | Нет |
| Измеряемый параметр | Температура |
| Климатические условия при работе | Класс 3K5 |
| Материал корпуса | PA-GF35 |
| Название линейки | Symaro |
| Постоянная времени | 3 с |
| Применение | Накладной на трубу с теплоносителем |
| Рабочая влажность | 5...95 % |
| Среда | Воздух |
| Срок гарантии, лет | 5 |
| Степень защиты (IP) | IP42 |
| Температура окружающей среды, работа | –5...+50 C |
| Терминалы под кабель | Винтовые зажимы макс, 1x 2,5 кв.мм. |
| Тип датчика | пассивный |
Схема подключения
