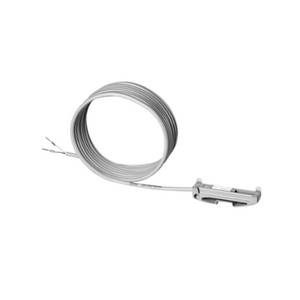

Датчик температуры Siemens QAD26.220

Датчик температуры Siemens QAD26.220 предназначен для измерения температуры среды в диапазоне от −35 до +90 °C, для предоставления значений ограничения, компенсации или управления.

Применяется в установках ОВК.

Для монтажа на трубопровод используется пластиковый зажим с боковыми лапками. В зажиме содержится чувствительный элемент с подключенным 2- жильным кабелем. Чувствительный элемент и кабель объединены. Для компенсации расширения вследствие изменения температуры у зажима гибкая верхняя крышка. Кабель – 2 метровой длины и обжат для упрощения монтажа.

Датчик Siemens QAD26.220 монтируется на трубопровод при помощи специального зажима, поставляемого с датчиком. Датчик может быть монтирован на трубы диаметром от 10 до 50 мм.

Накладной датчик температуры может монтироваться на изолированные или на неизолированные трубы. При монтаже под изоляцию время отклика меньше. При использовании в системах охлаждения датчик всегда необходимо располагать под изоляцией. Поверхность трубы в месте установки датчика должна быть очищена. При монтаже пристегните датчик и затяните зажим. QAD26.220 поставляется с инструкциями по монтажу.

Чувствительный элемент – из никеля с сопротивлением 1000 Ω при 0 °C.

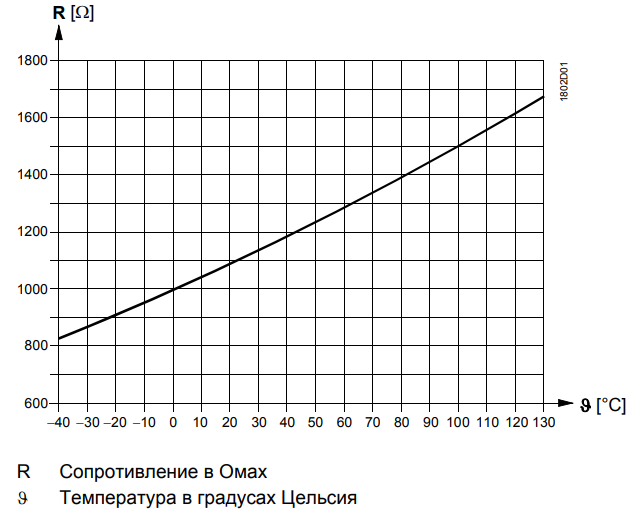

Сопротивление элемента увеличивается в зависимости от температуры со скоростью примерно 5 Ω / градус Кельвина.

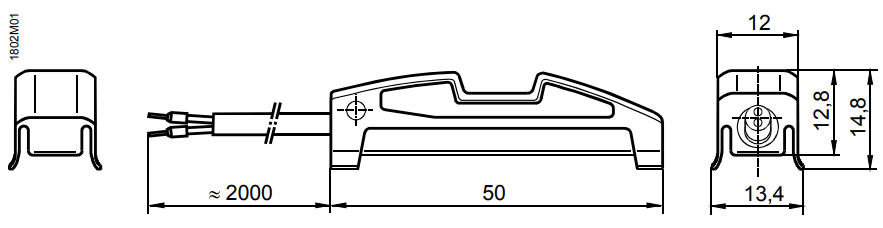

Габаритные размеры датчика температуры Siemens QAD26.220

Технические характеристики датчика температуры Siemens QAD26.220

Схема подключения
