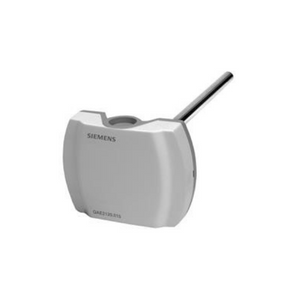

Датчик температуры Siemens QAE2130

Датчик температуры Siemens QAE2130 разработаны для применения в установках ОВК для:

• контроля или ограничения температуры подачи;
• ограничения температуры обратного теплоносителя;
• контроля температуры ГВС.

Датчик получает температуру среды от сенсорного элемента, сопротивление которого меняется как функция от температуры. Сигнал отправляется для дальнейшей обработки на вход используемого регулятора/контроллера.

Датчик температуры состоит из следующих элементов:

• двухсекционный пластиковый корпус, состоящий из основания с клеммами и съёмной крышки (с пружинной защёлкой);
• погружной щуп в сборе с чувствительным элементом.

Клеммы доступны для подключения, если снять крышку. Кабельный ввод выполнен в виде уплотняющего кольца, которое при необходимости можно заменить сальником M16 (IP 54).

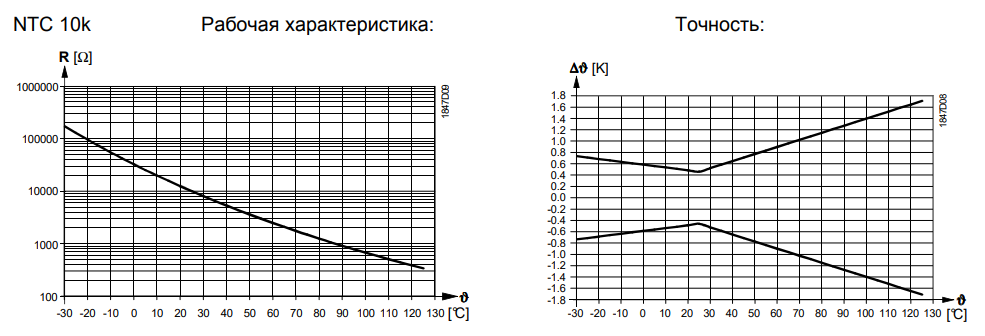

Чувствительный элемент

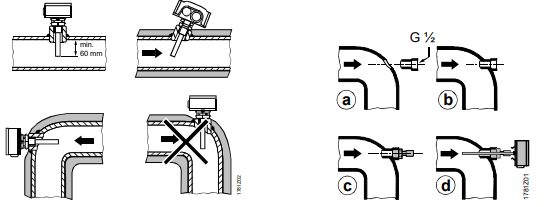

Монтаж

Датчик должен быть установлен на повороте трубы так, чтобы погружной щуп либо защитная гильза располагались навстречу потоку. Вода должна быть достаточно перемешана в точке снятия показаний температуры, либо в потоке от насоса, либо, если насос смонтирован в обратном трубопроводе, как минимум 1,5 м после точки смешения.

Датчик должен быть смонтирован таким образом, чтобы ввод кабеля НЕ располагался сверху. Для всех типов датчиков длина погружения должна составлять минимум 60 мм! Датчик не должен закрываться крышкой. Для установки датчика в трубу должен быть вварен резьбовой фитинг либо тройник с резьбой G ½.

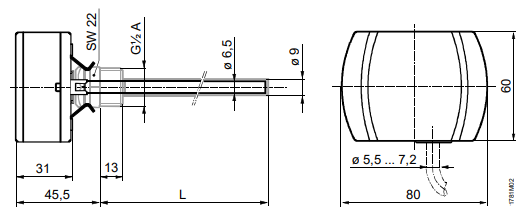

Габаритные размеры датчика температуры Siemens QAE2130

Технические характеристики датчика температуры Siemens QAE2130

Схема подключения
