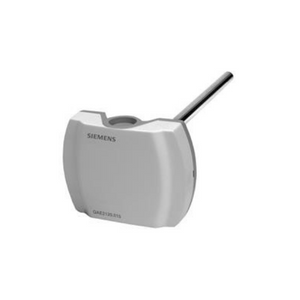

Датчик температуры Siemens QAE2174
Датчик температуры Siemens QAE2174 предназначены для измерения температуры воды в трубопроводах и баках
Применяются в установках ОВК для:
- контроля или ограничения температуры водяного потока
- ограничения температуры в обратной линии
- контроля температуры ГВС
Датчик воспринимает температуру тепло/холодоносителя через чувствительный элемент, сопротивление которого меняется в зависимости от температуры.
Изменение сопротивления конвертируется в выходной сигнал DC 0...10 V или 4...20 mA, в зависимости от типа датчика. Выходной сигнал соответствует выбранному температурному диапазону.
Конструкция
Погружной датчик температуры состоит из следующих элементов: двухсекционный пластиковый корпус, печатная плата с электронной схемой и клеммами и погружного щупа в сборе с чувствительным элементом.
Доступ к клеммам для подключения возможен после снятия крышки. Кабельный ввод выполнен сальником M16 (IP 54), который вкручивается в корпус. Измерительный щуп жестко закреплен на корпусе.
Элементы управления

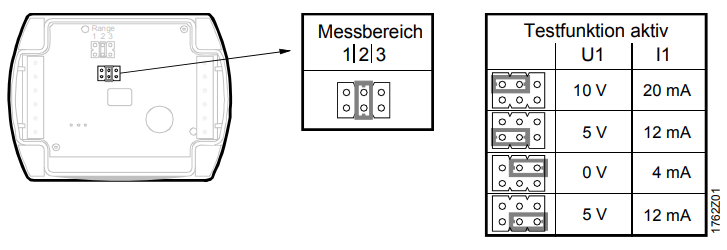

Элементы управления смонтированы внутри корпуса, и состоят из блока из 6-ти штырьков и перемычки. Они служат для выбора требуемого диапазона температур и активизации функции тестирования.
Различные положения перемычки служат:
Для задания температурного диапазона:
- Перемычка в левом положении (R1) = 0...100 °C;
- Перемычка в среднем положении (R2) = −10...+120 °C (заводская установка);
- Перемычка в правом положении (R3) = 0..70 °C.
Для активизации функции тестирования:
- Перемычка в горизонтальном положении: Значения на выходе согласно табл "Тестовые функции".

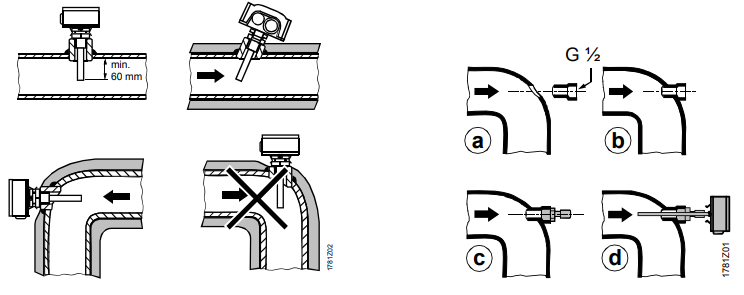

Монтаж

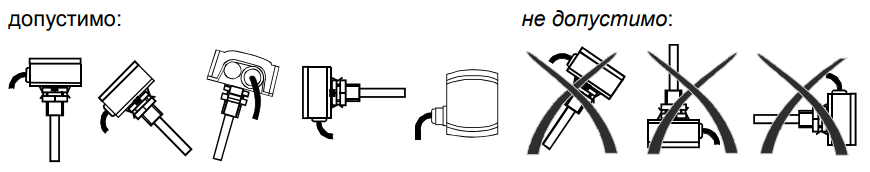

Допустимые положения

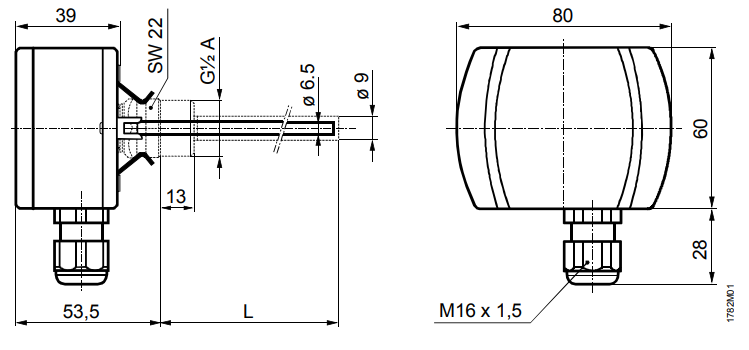

Габаритные размеры датчика температуры Siemens QAE2174
| Модель | L |
| QAE2174.010 | 100 |
| QAE2174.015 | 150 |
Технические характеристики датчика температуры Siemens QAE2174
| Модель | QAE2174.010 | QAE2174.015 |
| Выходной сигнал температуры | DC 4...20 мA | DC 4...20 мA |
| Рабочее напряжение | DC 13.5...35 В | DC 13.5...35 В |
| Потребляемая мощность | ≤ 1 ВА | ≤ 1 ВА |
| Диапазон измерения температуры | -10...120 °C | -10...120 °C |
| Точность измерений | При 0...70 °C: ±1 K, При -40...120 °C: ±1.4 K | При 0...70 °C: ±1 K, При -40...120 °C: ±1.4 K |
| Постоянная времени | С защитной гильзой: 30 с | С защитной гильзой: 30 с |
| Глубина погружения | 100 мм | 150 мм |
| Material, immersion pocket | Нержавеющая сталь | Нержавеющая сталь |
| Электрические подключения | Винтовые зажимы | Винтовые зажимы |
| Способ монтажа | Защитная гильза G½ " | Защитная гильза G½ " |
| Класс PN | PN 10 | PN 10 |
| Класс защиты | IP54 | IP54 |
| Размеры (Ш х В х Г) | 80 x 88 x 39 мм | 80 x 88 x 39 мм |

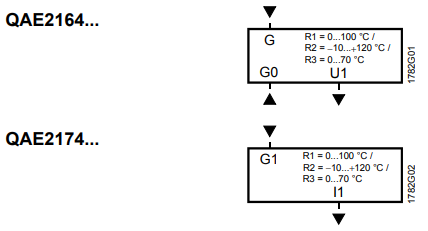

Схема подключения
- G, G0 Рабочее напряжение AC 24 V (SELV) или DC 13.5...35 V
- G1 Рабочее напряжение DC 13.5...35 V;
- I1 Выход 4...20 mA для диапазона измерения −10...+120 °C (заводская установка), 0...100 °C или 0...70 °C;
- U1 Выход DC 0...10 V для диапазона измерения −10...+120 °C (заводская установка), 0...100 °C или 0...70 °C.
