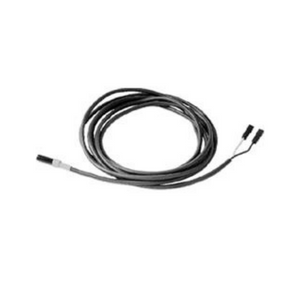

Датчик температуры Siemens QAH11
Датчик температуры Siemens QAH11 применяются в системах ОВК зданий для контроля температуры в установках фэн-койл.
Датчики рекомендуется применять с контроллерами не имеющими гальванической развязки контрольного сигнала и электропитания AC 230 V (благодаря специальной изоляции).
Датчики применяются в качестве:
- Датчиков температуры обратного воздуха;
- Переключающих датчиков.
Датчик воспринимает среднюю температуру воздуха посредством чувствительного элемента NTC. Сопротивление датчика меняется в зависимости от температуры. Значение сопротивления можно обработать с помощью соответствующего контроллера.
Датчик состоит из двухпроводного кабеля с чувствительным элементом NTC и разъемов. Монтажный комплект для переключающих датчиков служит для установки датчиков на трубопроводы (диам. 12...16 мм).
Датчик устанавливается в месте измерения температуры. При установке на трубы, изоляция в месте установки датчика должна быть удалена.

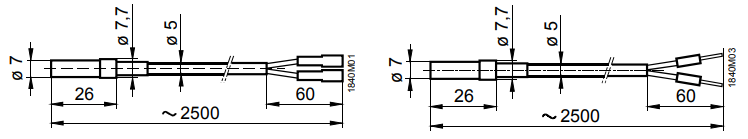

Габаритные размеры датчика температуры Siemens QAH11
Технические характеристики датчика температуры Siemens QAH11
| Модель | QAH11 | QAH11.1 |
| Выгрузить характеристики в эксель | нет | да |
| Выходной сигнал температуры | NTC 3k | NTC 3k |
| Диапазон измерения температуры | -20...70 C | -20...70 C |
| Дисплей | Нет | Нет |
| Длина кабеля | 2,5 метра | 2,5 метра |
| Измеряемый параметр | Температура | Температура |
| Название линейки | Symaro | Symaro |
| Постоянная времени | 1.5 мин при v = 0 м/с | 1.5 мин при v = 0 м/с |
| Применение | Кабельный | Кабельный |
| Среда | Жидкость | Жидкость |
| Срок гарантии, лет | 5 | 5 |
| Страна происхождения | Чешская Республика | Чешская Республика |
| Терминалы под кабель | разъемы 2,8 x 0,8 мм | - |
| Тип датчика | пассивный | пассивный |
| Точность измерения | 0,3 К | 0,3 К |

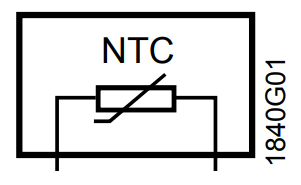

Схема подключения
