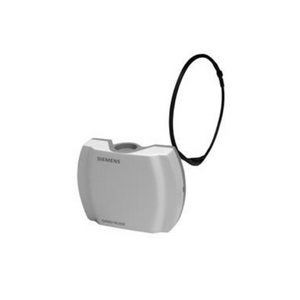

Датчик температуры Siemens QAM2130.040

Датчик температуры Siemens QAM2130.040 предназначен для использования в вентиляционных установках и установках кондиционирования воздуха в качестве:

• Датчиков температуры приточного или вытяжного воздуха;
• Ограничительных датчиков, например, для ограничения минимальной температуры приточного воздуха;
• Эталонных датчиков, например, для изменения комнатной температуры в зависимости от температуры наружного воздуха;
• Датчиков температуры точки росы;
• Измерительных датчиков, например, для индикации измеренных значений или подключения к автоматизированной системе управления зданием.

Датчик воспринимает температуру воздуха через чувствительный элемент, сопротивление которого меняется в зависимости от температуры. Сигнал подается на соответствующий контроллер для дальнейшей обработки.

Датчик температуры в воздуховоде состоит из следующих компонентов:

• Двухсекционный пластиковый корпус, состоящий из основания с клеммами для подключения и съемной крышкой (с пружинной защелкой);
• Полностью автономный гибкий пробник с чувствительным элементом, который фиксирует среднее значение температуры.

Доступ к клеммам для подключения открывается после снятия крышки. Кабель в датчик вводится через изолирующую втулку, которая при необходимости может быть заменена на кабельное входное уплотнение M16 (IP 54).

После закрепления монтажного фланца датчик устанавливается в 6 различных погружных положениях так, что корпус датчика должен всегда выступать за край изоляционного слоя на не менее 70 мм. Пробник длиной в пределах 2 - 6 м закрепляется на воздуховоде крепежным зажимом, поставляемых вместе с датчиком.

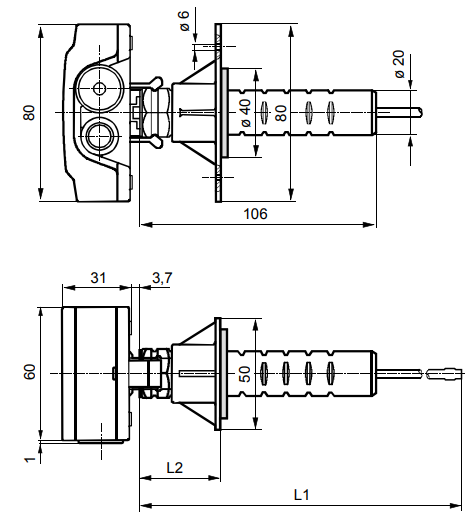

Габаритные размеры датчика температуры Siemens QAM2130.040

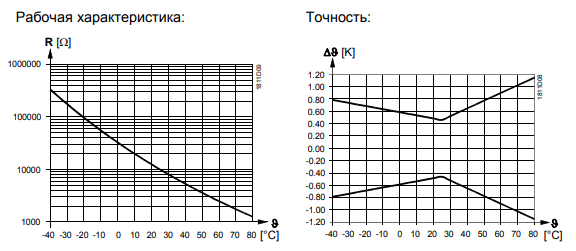

Технические характеристики датчика температуры Siemens QAM2130.040

Схема подключения

Чувствительный элемент (NTC 10k)

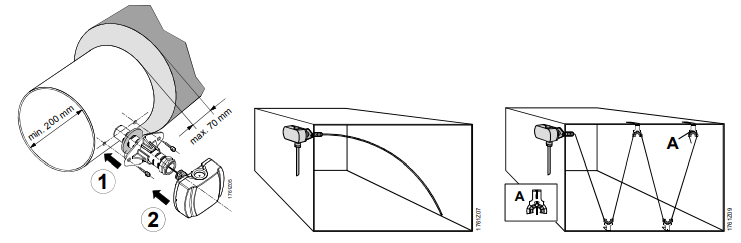

Примеры монтажа

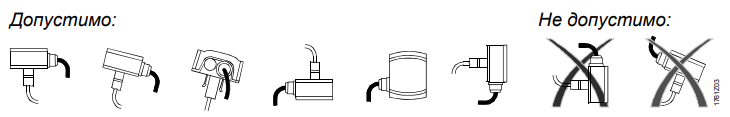

Положения при монтаже

Шаблон для сверления
