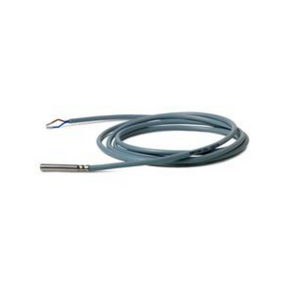

Датчик температуры Siemens QAP2010.150
Датчик температуры Siemens QAP2010.150 применяется для измерения температуры в системах ОВК зданий.
Они предназначены для применения как:
- накладные датчики для трубопроводов;
- накладные датчики для солнечных коллекторов;
- погружные датчики;
- переключающие датчики (отопление-охлаждение или наоборот).
Кабельные датчики температуры подходят для всех типов контроллеров, принимающих резистивный входной сигнал.
Чувствительный элемент датчика измеряет температуру воздуха или среды. Сопротивление чувствительного элемента изменяется в зависимости от окружающей температуры. Значение сопротивления используется соответствующим контроллером.
Датчик состоит из гильзы (длинна 40.5мм), чувствительного элемента и 2-х проводного соединительного кабеля. Чувствительный элемент встроен в гильзу, защищенную механически и электрически. С одной стороны кабель запрессован в гильзу, и с другой стороны имеет выходы проводов, с обжатыми наконечниками для упрощения монтажа.
Имеются различные аксессуары для монтажа датчика.

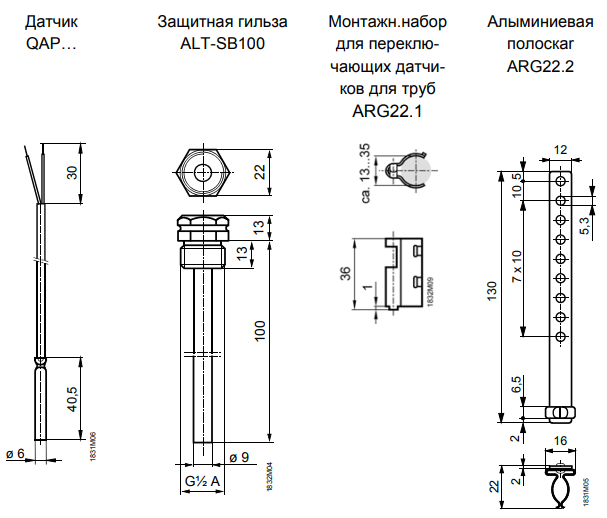

Габаритные размеры датчика температуры Siemens QAP2010.150
Технические характеристики датчика температуры Siemens QAP2010.150
| Диапазон измерения температуры | -30...130 °C |
| Чувствительный элемент, температура | Pt100 |
| Точность измерений | При -30...130 °C: ±0.95 K |
| Постоянная времени | Установленный на трубу: > 20 с |
| Защитная гильза | 40.5 mm; 6 мм |
| Material, protection pocket | Нержавеющая сталь |
| Соединительный кабель | Силикон |
| Длина кабеля | 1,5 м |
| Способ монтажа | Держатель или аксессуары |
| Класс защиты | IP65 |
| Размеры (Ш х В х Г) | 40.5 x 6 x 6 мм |

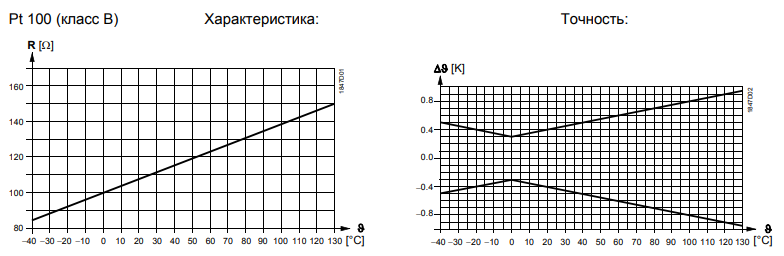

Чувствительный элемент (Pt 100 (класс B))
Схема подключения
