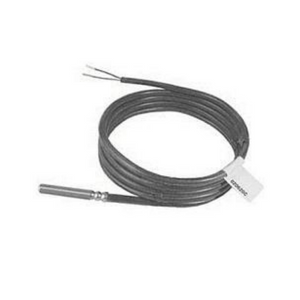

Датчик температуры Siemens QAP21
Датчик температуры Siemens QAP21 применяется для измерения температуры в системах ОВК зданий.
Они предназначены для применения как:
- накладные датчики для трубопроводов;
- накладные датчики для солнечных коллекторов;
- погружные датчики;
- переключающие датчики (отопление-охлаждение или наоборот).
Кабельные датчики температуры подходят для всех типов контроллеров, принимающих резистивный входной сигнал.
Чувствительный элемент датчика измеряет температуру воздуха или среды. Сопротивление чувствительного элемента изменяется в зависимости от окружающей температуры. Значение сопротивления используется соответствующим контроллером.
Датчик состоит из гильзы (длинна 40.5мм), чувствительного элемента и 2-х проводного соединительного кабеля. Чувствительный элемент встроен в гильзу, защищенную механически и электрически. С одной стороны кабель запрессован в гильзу, и с другой стороны имеет выходы проводов, с обжатыми наконечниками для упрощения монтажа.
Имеются различные аксессуары для монтажа датчика.

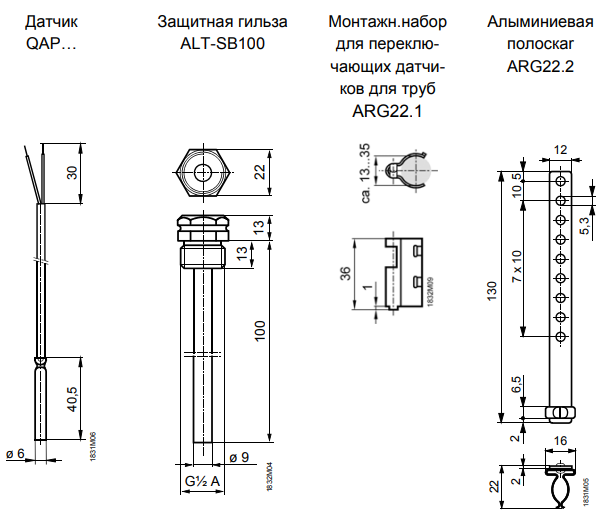

Габаритные размеры датчика температуры Siemens QAP21
Технические характеристики датчика температуры Siemens QAP21.3
| Модель | QAP21.3 | QAP21.3/8000 |
| Диапазон измерения температуры | -30...130 °C | -30...130 °C |
| Чувствительный элемент, температура | LG-Ni1000 | LG-Ni1000 |
| Sensing element | LG-Ni1000 | LG-Ni1000 |
| Точность измерений | При -30...130 °C: ±1.3 K | При -30...130 °C: ±1.3 K |
| Постоянная времени | Установленный на трубу: <20 с, При защитной гильзе: <30 с | При подсоединении на трубу: <20 с |
| Защитная гильза | 40,5 x 6 мм | 40,5 x 6 мм |
| Material, protection pocket | Нержавеющая сталь | Нержавеющая сталь |
| Соединительный кабель | Силикон | Силикон |
| Длина кабеля | 1,5 м | 8 м |
| Способ монтажа | Держатель или аксессуары | Держатель или аксессуары |
| Класс защиты | IP65 | IP65 |

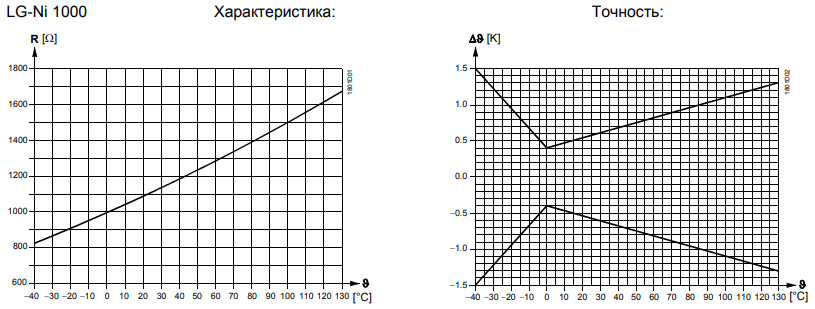

Чувствительный элемент (LG-Ni 1000)
Схема подключения
