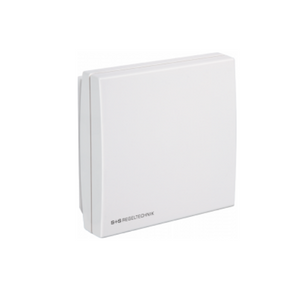

Датчик температуры RTF1
Датчики температуры RTF1 закрытого исполнения являются электрическими контактными термометрами, служащими для измерения температуры окружающих газов (воздуха).
Датчик (измерительный преобразователь) температуры в помещении предназначен:
- для измерения температуры воздуха (без конденсата);
- для установки заданного значения;
- для сигнализации присутствия;
- как панель управления с кнопками, переключателями, потенциометрами и индикаторами состояния (светодиоды) в жилых, рабочих, офисных, торговых помещениях и в промышленной сфере.
Технические характеристики датчиков температуры RTF1
| Диапазон измерения: | −30 ...+70 °C |
| Чувствительный элемент: | см. модели, пассивный или шинный сигнал |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Монтаж ⁄ подключение: | при помощи винтов |
| Корпус: | пластик, акрилонитрил-бутадиенстирол (ABS), цвет – чистый белый (аналогичен RAL 9010), опционально – из высококачественной стали V2A (1.4301) |
| Размеры: | 85 x 85 x 27 мм (Baldur 1), стандартное исполнение 98 x 98 x 33 мм (Baldur 2) 75 x 75 x 25 мм (высококачественная сталь V2A (1.4301) |
| Монтаж: | настенный монтаж или на монтажной коробке Ø 55 мм, низ с четырьмя отверстиями, для закрепления в вертикально или горизонтально установленных коробках для подвода кабеля сзади, с шаблоном отверстия под открытый ввод кабеля сверху или снизу в случае открытого монтажа |
| Электрическое подключение: | 0,14–1,5 мм², по винтовым зажимам, только на безопасно малое напряжение, макс. 24 B постоянного тока |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP30 |
| Тип | Чувств. элемент | Артикул |
| RTF1 PT100 | PT100 | 1101-40A0-1003-000 |
| RTF1 PT1000 | PT1000 | 1101-40A0-5000-000 |
| RTF1 PT1000A | PT1000A | 1101-40A0-6003-000 |
| RTF1 NI1000 | NI1000 | 1101-40A0-9000-000 |
| RTF1 NITK | NI1000TK5000 | 1101-40A1-0000-000 |
| RTF1 NTC1,8K | NTC 1,8K | 1101-40A1-2000-000 |
| RTF1 NTC10K | NTC 10K | 1101-40A1-5000-000 |
| RTF1 NTC20K | NTC 20K | 1101-40A1-6000-000 |
| RTF1 PRECON | NTC 10K Precon | 1101-40A1-9000-000 |
| RTF1 KTY81-210 | KTY81-210 | 1101-40A2-0000-000 |
| RTF1 LM235Z | LM235Z | 1101-40A2-1000-000 |

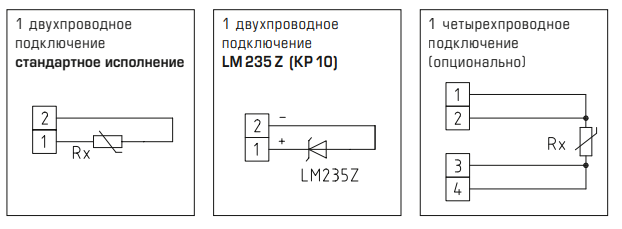

Схема подключения датчиков температуры RTF1
