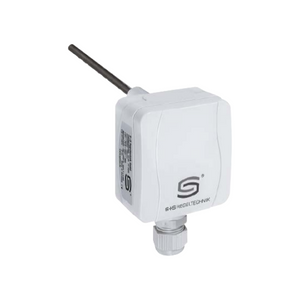

Датчик температуры TF 43
Датчик температуры предназначен для измерения температуры в жидкости и газе и устанавливаются, например, в трубопроводах и резервуарах.
Особенности датчика температуры
- имеет пассивный выход;
- корпусом из ударопрочного пластика с защелкивающейся крышкой, и прямой защитной трубкой;
- для агрессивных сред применяют погружные гильзы из высококачественной стали.
Область применения
- в трубопроводах;
- в отопительных системах;
- в коллекторах;
- в теплоцентралях;
- в системах горячего и холодного водоснабжения;
- в системах циркуляции масла и смазочных веществ;
- в машиностроении;
- в приборостроении;
- в производстве промышленного оборудования.

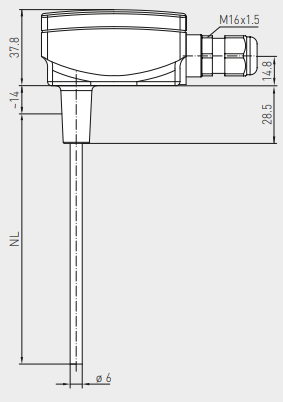

Габаритные размеры датчика температуры TF 43
Технические характеристики датчика температуры TF 43
| Диапазон измерения: | −30 ...+150 °C (Tmax NTC = +150 °C, Tmax LM235Z = +125 °C) |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Температура окружающей среды: | −20 ... +100 °C |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) с защелкивающейся крышкой |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 ⁄ Tyr 01) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (опционально по запросу) |
| Электрическое подключение: | 0,14-1,5 мм2, по винтовым зажимам |
| Защитная трубка: | высококачественная сталь V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP54 |
