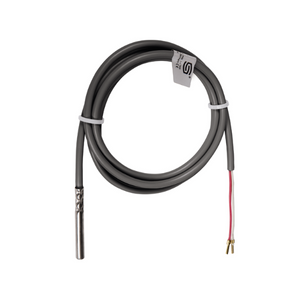

Кабельный (втулочный) датчик температуры HTF 50
Кабельный (втулочный) датчик температуры HTF 50 предназначен для измерения температуры жидких и газообразных сред.
Его можно использовать в качестве канального датчика, а также в качестве погружного и ввинчиваемого датчика посредством установки в погружную гильзу.
Длина гильзы варьируется по желанию в пределах от 30 до 500 мм
- (стандартные значения — 50 мм или 200 мм);
- длина кабеля — по выбору (стандартная длина — 1,5 м).
В зависимости от области применения — с силиконовым, стекловолоконным или ПВХ-кабелем, для двух-, трех- или четырехпроводного подключения.

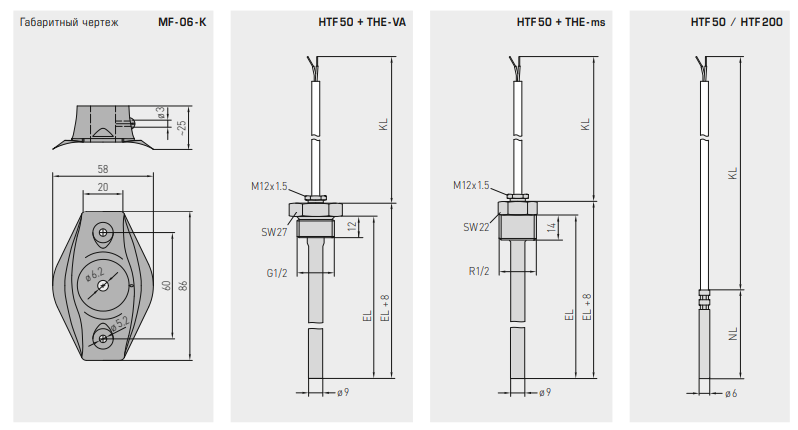

Габаритные размеры датчика температуры HTF 50
Технические характеристики датчика температуры HTF 50
| Характеристика | Параметр |
| Диапазон измерения: | −35...+105 °C ПВХ, LiYY, 2 x 0,25 мм² −50...+180 °C силикон, SiHF, 2 x 0,25 мм² −50...+250 °C ПТФЭ, 2 x 1,0 мм² −50...+350 °C стеклонить, 2 x 0,25 мм² со снятой изоляцией на концах, с наконечниками (опционально — более широкие диапазоны, в зависимости от соединительного провода, Tmax Ni1000 = +180 °C, Tmax NTC / Ni1000 TK5000 = +150 °C, Tmax LM 235 Z = +125 °C) |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection при IP68)) (опционально также с двумя чувствительными элементами) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Защитная трубка (гильза чувствительного элемента): | высококачественная сталь V4A (1.4571), Ø = 6 мм HTF50 номинальная длина (NL) = 50 мм HTF200 номинальная длина (NL) = 200 мм (опционально также другие длины, номинальная длина (NL) = 30...400 мм) исполнение кабельного ввода с запрессовкой (опционально — с накаткой) |
| Соединительный кабель: | длина кабеля (KL) = 1,5 м (опционально 3 м, 5 м, 8 м, 10 м) |
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Монтаж ⁄ подключение: | с помощью погружных гильз THE или присоединительного фланца из пластика (опционально — из оцинкованной стали) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | IP65 исполнение с влагонепроницаемой запрессовкой IP68 в литой водонепроницаемой оболочке, исполнение с накаткой IP54 (опционально — с кабелем из стеклонити) |
Модельный ряд
| Тип | Чувств. элемент | Длина кабеля | Материал | Артикул |
| HTF50 PT100 | PT100 | 1,5 м | стеклонить | 1101-6030-1211-050 |
| HTF50 PT100 | PT100 | 1,5 м | LiYY (ПВХ) | 1101-6030-1211-110 |
| HTF50 PT100 | PT100 | 1,5 м | SiHF (силикон) | 1101-6030-1211-120 |
| HTF50 PT100 | PT100 | 1,5 м | ПТФЭ | 1101-6030-1211-140 |
| HTF50 PT100 | PT100 | 3 м | LiYY (ПВХ) | 1101-6030-1231-110 |
| HTF50 PT100 | PT100 | 3 м | SiHF (силикон) | 1101-6030-1231-120 |
| HTF50 PT100 | PT100 | 5 м | LiYY (ПВХ) | 1101-6030-1251-110 |
| HTF50 PT100 | PT100 | 5 м | SiHF (силикон) | 1101-6030-1251-120 |
| HTF50 PT100 | PT100 | 8 м | LiYY (ПВХ) | 1101-6030-1281-110 |
| HTF50 PT100 | PT100 | 8 м | SiHF (силикон) | 1101-6030-1281-120 |
| HTF50 PT100 | PT100 | 10 м | LiYY (ПВХ) | 1101-6030-1301-110 |
| HTF50 PT100 | PT100 | 10 м | SiHF (силикон) | 1101-6030-1301-120 |
| HTF50 PT1000 | PT1000 | 1,5 м | стеклонить | 1101-6030-5211-050 |
| HTF50 PT1000 | PT1000 | 1,5 м | LiYY (ПВХ) | 1101-6030-5211-110 |
| HTF50 PT1000 | PT1000 | 1,5 м | SiHF (силикон) | 1101-6030-5211-120 |
| HTF50 PT1000 | PT1000 | 1,5 м | ПТФЭ | 1101-6030-5211-140 |
| HTF50 PT1000 | PT1000 | 3 м | LiYY (ПВХ) | 1101-6030-5231-110 |
| HTF50 PT1000 | PT1000 | 3 м | SiHF (силикон) | 1101-6030-5231-120 |
| HTF50 PT1000 | PT1000 | 5 м | LiYY (ПВХ) | 1101-6030-5251-110 |
| HTF50 PT1000 | PT1000 | 5 м | SiHF (силикон) | 1101-6030-5251-120 |
| HTF50 PT1000 | PT1000 | 8 м | LiYY (ПВХ) | 1101-6030-5281-110 |
| HTF50 PT1000 | PT1000 | 8 м | SiHF (силикон) | 1101-6030-5281-120 |
| HTF50 PT1000 | PT1000 | 10 м | LiYY (ПВХ) | 1101-6030-5301-110 |
| HTF50 PT1000 | PT1000 | 10 м | SiHF (силикон) | 1101-6030-5301-120 |
| HTF50 PT1000A | PT1000A | 1,5 м | LiYY (ПВХ) | 1101-6030-6211-110 |
| HTF50 PT1000A | PT1000A | 1,5 м | SiHF (силикон) | 1101-6030-6211-120 |
| HTF50 NI1000 | NI1000 | 1,5 м | LiYY (ПВХ) | 1101-6030-9211-110 |
| HTF50 NI1000 | NI1000 | 1,5 м | SiHF (силикон) | 1101-6030-9211-120 |
| HTF50 NI1000 | NI1000 | 3 м | LiYY (ПВХ) | 1101-6030-9231-110 |
| HTF50 NI1000 | NI1000 | 3 м | SiHF (силикон) | 1101-6030-9231-120 |
| HTF50 NI1000 | NI1000 | 5 м | LiYY (ПВХ) | 1101-6030-9251-110 |
| HTF50 NI1000 | NI1000 | 5 м | SiHF (силикон) | 1101-6030-9251-120 |
| HTF50 NI1000 | NI1000 | 8 м | LiYY (ПВХ) | 1101-6030-9281-110 |
| HTF50 NI1000 | NI1000 | 8 м | SiHF (силикон) | 1101-6030-9281-120 |
| HTF50 NI1000 | NI1000 | 10 м | LiYY (ПВХ) | 1101-6030-9301-110 |
| HTF50 NI1000 | NI1000 | 10 м | SiHF (силикон) | 1101-6030-9301-120 |
| HTF50 NITK | NI1000TK | 1,5 м | LiYY (ПВХ) | 1101-6031-0211-110 |
| HTF50 NITK | NI1000TK | 1,5 м | SiHF (силикон) | 1101-6031-0211-120 |
| HTF50 NITK | NI1000TK | 3 м | LiYY (ПВХ) | 1101-6031-0231-110 |
| HTF50 NITK | NI1000TK | 3 м | SiHF (силикон) | 1101-6031-0231-120 |
| HTF50 NITK | NI1000TK | 5 м | LiYY (ПВХ) | 1101-6031-0251-110 |
| HTF50 NITK | NI1000TK | 5 м | SiHF (силикон) | 1101-6031-0251-120 |
| HTF50 NITK | NI1000TK | 8 м | LiYY (ПВХ) | 1101-6031-0281-110 |
| HTF50 NITK | NI1000TK | 8 м | SiHF (силикон) | 1101-6031-0281-120 |
| HTF50 NITK | NI1000TK | 10 м | LiYY (ПВХ) | 1101-6031-0301-110 |
| HTF50 NITK | NI1000TK | 10 м | SiHF (силикон) | 1101-6031-0301-120 |
| HTF50 NTC1,8K | NTC 1,8K | 1,5 м | LiYY (ПВХ) | 1101-6031-2211-110 |
| HTF50 NTC1,8K | NTC 1,8K | 1,5 м | SiHF (силикон) | 1101-6031-2211-120 |
| HTF50 NTC1,8K | NTC 1,8K | 3 м | LiYY (ПВХ) | 1101-6031-2231-110 |
| HTF50 NTC1,8K | NTC 1,8K | 3 м | SiHF (силикон) | 1101-6031-2231-120 |
| HTF50 NTC1,8K | NTC 1,8K | 5 м | LiYY (ПВХ) | 1101-6031-2251-110 |
| HTF50 NTC1,8K | NTC 1,8K | 5 м | SiHF (силикон) | 1101-6031-2251-120 |
| HTF50 NTC1,8K | NTC 1,8K | 8 м | LiYY (ПВХ) | 1101-6031-2281-110 |
| HTF50 NTC1,8K | NTC 1,8K | 8 м | SiHF (силикон) | 1101-6031-2281-120 |
| HTF50 NTC1,8K | NTC 1,8K | 10 м | LiYY (ПВХ) | 1101-6031-2301-110 |
| HTF50 NTC1,8K | NTC 1,8K | 10 м | SiHF (силикон) | 1101-6031-2301-120 |
| HTF50 NTC10K | NTC 10K | 1,5 м | LiYY (ПВХ) | 1101-6031-5211-110 |
| HTF50 NTC10K | NTC 10K | 1,5 м | SiHF (силикон) | 1101-6031-5211-120 |
| HTF50 NTC10K | NTC 10K | 3 м | LiYY (ПВХ) | 1101-6031-5231-110 |
| HTF50 NTC10K | NTC 10K | 3 м | SiHF (силикон) | 1101-6031-5231-120 |
| HTF50 NTC10K | NTC 10K | 5 м | LiYY (ПВХ) | 1101-6031-5251-110 |
| HTF50 NTC10K | NTC 10K | 5 м | SiHF (силикон) | 1101-6031-5251-120 |
| HTF50 NTC10K | NTC 10K | 8 м | LiYY (ПВХ) | 1101-6031-5281-110 |
| HTF50 NTC10K | NTC 10K | 8 м | SiHF (силикон) | 1101-6031-5281-120 |
| HTF50 NTC10K | NTC 10K | 10 м | LiYY (ПВХ) | 1101-6031-5301-110 |
| HTF50 NTC10K | NTC 10K | 10 м | SiHF (силикон) | 1101-6031-5301-120 |
| HTF50 NTC20K | NTC 20K | 1,5 м | LiYY (ПВХ) | 1101-6031-6211-110 |
| HTF50 NTC20K | NTC 20K | 1,5 м | SiHF (силикон) | 1101-6031-6211-120 |
| HTF50 NTC20K | NTC 20K | 3 м | LiYY (ПВХ) | 1101-6031-6231-110 |
| HTF50 NTC20K | NTC 20K | 3 м | SiHF (силикон) | 1101-6031-6231-120 |
| HTF50 NTC20K | NTC 20K | 5 м | LiYY (ПВХ) | 1101-6031-6251-110 |
| HTF50 NTC20K | NTC 20K | 5 м | SiHF (силикон) | 1101-6031-6251-120 |
| HTF50 NTC20K | NTC 20K | 8 м | LiYY (ПВХ) | 1101-6031-6281-110 |
| HTF50 NTC20K | NTC 20K | 8 м | SiHF (силикон) | 1101-6031-6281-120 |
| HTF50 NTC20K | NTC 20K | 10 м | LiYY (ПВХ) | 1101-6031-6301-110 |
| HTF50 NTC20K | NTC 20K | 10 м | SiHF (силикон) | 1101-6031-6301-120 |
| HTF50 LM235Z | LM235Z | 1,5 м | LiYY (ПВХ) | 1101-6032-1211-110 |
| HTF50 LM235Z | LM235Z | 1,5 м | SiHF (силикон) | 1101-6032-1211-120 |
| HTF50 LM235Z | LM235Z | 3 м | LiYY (ПВХ) | 1101-6032-1231-110 |
| HTF50 LM235Z | LM235Z | 3 м | SiHF (силикон) | 1101-6032-1231-120 |
| HTF50 LM235Z | LM235Z | 5 м | LiYY (ПВХ) | 1101-6032-1251-110 |
| HTF50 LM235Z | LM235Z | 5 м | SiHF (силикон) | 1101-6032-1251-120 |
| HTF50 LM235Z | LM235Z | 8 м | LiYY (ПВХ) | 1101-6032-1281-110 |
| HTF50 LM235Z | LM235Z | 8 м | SiHF (силикон) | 1101-6032-1281-120 |
| HTF50 LM235Z | LM235Z | 10 м | LiYY (ПВХ) | 1101-6032-1301-110 |
| HTF50 LM235Z | LM235Z | 10 м | SiHF (силикон) | 1101-6032-1301-120 |
