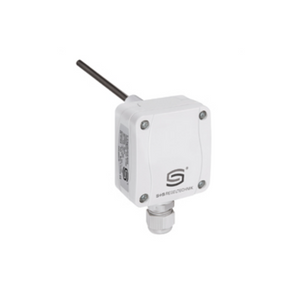

Погружной датчик температуры THERMASGARD TF65
Погружной датчик температуры THERMASGARD TF65 предназначен для измерения температуры в жидкостях и газах и устанавливаются, например, в трубопроводах и резервуарах.
Датчики температуры используются:
- в трубопроводах, отопительных системах;
- коллекторах;
- теплоцентралях;
- системах горячего и холодного водоснабжения;
- системах циркуляции масла и смазочных веществ;
- машиностроении;
- приборостроении и производстве промышленного оборудования, а также в промышленности в целом.
Датчик STK-1 является аналогом канального датчика TF65 с длиной стержня 200 мм и чувствительным элементом NI1000TK5000.
Датчик STK-3 является аналогом канального датчика TF65 с длиной стержня 200 мм и чувствительным элементом NTC10K.

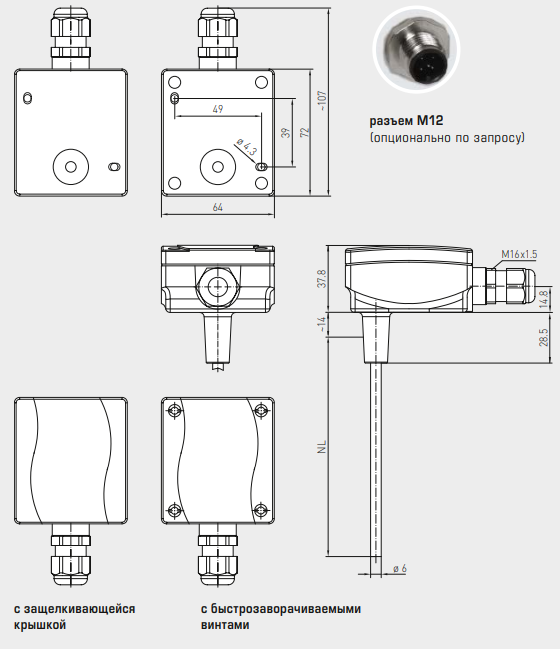

Габаритные размеры погружного датчика температуры TF65
Технические характеристики погружного датчика температуры TF65
| Диапазон измерения: | −30 ...+150 °C (Tmax NTC = +150 °C, Tmax LM235Z = +125 °C) |
| Чувствительные элементы / выход: | см. модели, пассивный (Perfect Sensor Protection) (опционально также с двумя чувствительными элементами) |
| Тип подключения: | по двухпроводной схеме (четырехпроводное подключение для PT100 / PT1000A, для других датчиков — опционально) |
| Измерительный ток: | < 0,6 мА (Pt1000) < 1,0 мА (Pt100) < 0,3 мА (Ni1000, Ni1000 TK5000) < 2,0 мВт (NTC xx) 400 μA...5 мА (LM235Z) |
| Сопротивление изоляции: | ≥ 100 МОм, при +20 °C (500 В постоянного тока) |
| Температура окружающей среды: | −20 ... +100 °C |
| Корпус: | пластик, устойчивый к ультрафиолетовому излучению, полиамид, 30 % усиление стеклянными шариками, цвет — транспортный белый (аналогичен RAL 9016) TF43 с защелкивающейся крышкой TF65 с быстрозаворачиваемыми винтами |
| Размеры корпуса: | 72 x 64 x 37,8 мм (Tyr 1 ⁄ Tyr 01) |
| Подсоединение кабеля: | резьбовой кабельный ввод из пластика (M16 x 1,5; с разгрузкой от натяжения, сменный, макс. внутренний диаметр 10,4 мм) или разъем M12 (опционально по запросу) |
| Электрическое подключение: | 0,14-1,5 мм2, по винтовым зажимам |
| Защитная трубка: | высококачественная сталь V4A (1.4571), Ø = 6 мм, установочная длина (EL) = 50–400 мм (см. таблицу) |
| Допустимая относительная влажность воздуха: | < 95 %, без конденсата |
| Класс защиты: | III |
| Степень защиты: | TF43: IP54 TF65: IP65 |

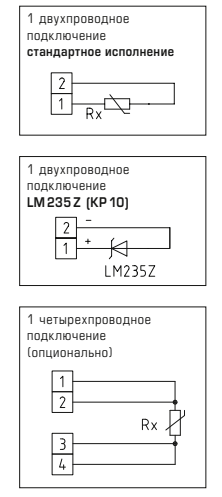

Схема подключения
Модельный ряд
| Тип | Длина | Чувств. элемент | Артикул |
| TF65 PT100 50MM | 50 мм | PT100 | 1101-7020-1013-000 |
| TF65 PT100 100MM | 100 мм | PT100 | 1101-7020-1023-000 |
| TF65 PT100 150MM | 150 мм | PT100 | 1101-7020-1033-000 |
| TF65 PT100 200MM | 200 мм | PT100 | 1101-7020-1043-000 |
| TF65 PT100 250MM | 250 мм | PT100 | 1101-7020-1053-000 |
| TF65 PT100 300MM | 300 мм | PT100 | 1101-7020-1063-000 |
| TF65 PT100 350MM | 350 мм | PT100 | 1101-7020-1073-000 |
| TF65 PT100 400MM | 400 мм | PT100 | 1101-7020-1083-000 |
| TF65 PT1000 50MM | 50 мм | PT1000 | 1101-7020-5011-000 |
| TF65 PT1000 100MM | 100 мм | PT1000 | 1101-7020-5021-000 |
| TF65 PT1000 150MM | 150 мм | PT1000 | 1101-7020-5031-000 |
| TF65 PT1000 200MM | 200 мм | PT1000 | 1101-7020-5041-000 |
| TF65 PT1000 250MM | 250 мм | PT1000 | 1101-7020-5051-000 |
| TF65 PT1000 300MM | 300 мм | PT1000 | 1101-7020-5061-000 |
| TF65 PT1000 350MM | 350 мм | PT1000 | 1101-7020-5071-000 |
| TF65 PT1000 400MM | 400 мм | PT1000 | 1101-7020-5081-000 |
| TF65 PT1000A 50MM | 50 мм | PT1000A | 1101-7020-6013-000 |
| TF65 PT1000A 100MM | 100 мм | PT1000A | 1101-7020-6023-000 |
| TF65 PT1000A 150MM | 150 мм | PT1000A | 1101-7020-6033-000 |
| TF65 PT1000A 200MM | 200 мм | PT1000A | 1101-7020-6043-000 |
| TF65 PT1000A 250MM | 250 мм | PT1000A | 1101-7020-6053-000 |
| TF65 PT1000A 300MM | 300 мм | PT1000A | 1101-7020-6063-000 |
| TF65 PT1000A 350MM | 350 мм | PT1000A | 1101-7020-6073-000 |
| TF65 PT1000A 400MM | 400 мм | PT1000A | 1101-7020-6083-000 |
| TF65 NI1000 50MM | 50 мм | Ni1000 | 1101-7020-9011-000 |
| TF65 NI1000 100MM | 100 мм | Ni1000 | 1101-7020-9021-000 |
| TF65 NI1000 150MM | 150 мм | Ni1000 | 1101-7020-9031-000 |
| TF65 NI1000 200MM | 200 мм | Ni1000 | 1101-7020-9041-000 |
| TF65 NI1000 250MM | 250 мм | Ni1000 | 1101-7020-9051-000 |
| TF65 NI1000 300MM | 300 мм | Ni1000 | 1101-7020-9061-000 |
| TF65 NI1000 350MM | 350 мм | Ni1000 | 1101-7020-9071-000 |
| TF65 NI1000 400MM | 400 мм | Ni1000 | 1101-7020-9081-000 |
| TF65 NITK 50MM | 50 мм | NI1000TK5000 | 1101-7021-0011-000 |
| TF65 NITK 100MM | 100 мм | NI1000TK5000 | 1101-7021-0021-000 |
| TF65 NITK 150MM | 150 мм | NI1000TK5000 | 1101-7021-0031-000 |
| TF65 NITK 200MM | 200 мм | NI1000TK5000 | 1101-7021-0041-000 |
| TF65 NITK 250MM | 250 мм | NI1000TK5000 | 1101-7021-0051-000 |
| TF65 NITK 300MM | 300 мм | NI1000TK5000 | 1101-7021-0061-000 |
| TF65 NITK 350MM | 350 мм | NI1000TK5000 | 1101-7021-0071-000 |
| TF65 NITK 400MM | 400 мм | NI1000TK5000 | 1101-7021-0081-000 |
| TF65 NTC1,8K 50MM | 50 мм | NTC 1,8K | 1101-7021-2011-000 |
| TF65 NTC1,8K 100MM | 100 мм | NTC 1,8K | 1101-7021-2021-000 |
| TF65 NTC1,8K 150MM | 150 мм | NTC 1,8K | 1101-7021-2031-000 |
| TF65 NTC1,8K 200MM | 200 мм | NTC 1,8K | 1101-7021-2041-000 |
| TF65 NTC1,8K 250MM | 250 мм | NTC 1,8K | 1101-7021-2051-000 |
| TF65 NTC1,8K 300MM | 300 мм | NTC 1,8K | 1101-7021-2061-000 |
| TF65 NTC1,8K 350MM | 350 мм | NTC 1,8K | 1101-7021-2071-000 |
| TF65 NTC1,8K 400MM | 400 мм | NTC 1,8K | 1101-7021-2081-000 |
| TF65 NTC10K 50MM | 50 мм | NTC 10K | 1101-7021-5011-000 |
| TF65 NTC10K 100MM | 100 мм | NTC 10K | 1101-7021-5021-000 |
| TF65 NTC10K 150MM | 150 мм | NTC 10K | 1101-7021-5031-000 |
| TF65 NTC10K 200MM | 200 мм | NTC 10K | 1101-7021-5041-000 |
| TF65 NTC10K 250MM | 250 мм | NTC 10K | 1101-7021-5051-000 |
| TF65 NTC10K 300MM | 300 мм | NTC 10K | 1101-7021-5061-000 |
| TF65 NTC10K 350MM | 350 мм | NTC 10K | 1101-7021-5071-000 |
| TF65 NTC10K 400MM | 400 мм | NTC 10K | 1101-7021-5081-000 |
| TF65 NTC20K 50MM | 50 мм | NTC 20K | 1101-7021-6011-000 |
| TF65 NTC20K 100MM | 100 мм | NTC 20K | 1101-7021-6021-000 |
| TF65 NTC20K 150MM | 150 мм | NTC 20K | 1101-7021-6031-000 |
| TF65 NTC20K 200MM | 200 мм | NTC 20K | 1101-7021-6041-000 |
| TF65 NTC20K 250MM | 250 мм | NTC 20K | 1101-7021-6051-000 |
| TF65 NTC20K 300MM | 300 мм | NTC 20K | 1101-7021-6061-000 |
| TF65 NTC20K 350MM | 350 мм | NTC 20K | 1101-7021-6071-000 |
| TF65 NTC20K 400MM | 400 мм | NTC 20K | 1101-7021-6081-000 |
| TF65 LM235Z 50MM | 50 мм | LM235Z | 1101-7022-1011-000 |
| TF65 LM235Z 100MM | 100 мм | LM235Z | 1101-7022-1021-000 |
| TF65 LM235Z 150MM | 150 мм | LM235Z | 1101-7022-1031-000 |
| TF65 LM235Z 200MM | 200 мм | LM235Z | 1101-7022-1041-000 |
| TF65 LM235Z 250MM | 250 мм | LM235Z | 1101-7022-1051-000 |
| TF65 LM235Z 300MM | 300 мм | LM235Z | 1101-7022-1061-000 |
| TF65 LM235Z 350MM | 350 мм | LM235Z | 1101-7022-1071-000 |
| TF65 LM235Z 400MM | 400 мм | LM235Z | 1101-7022-1081-000 |
