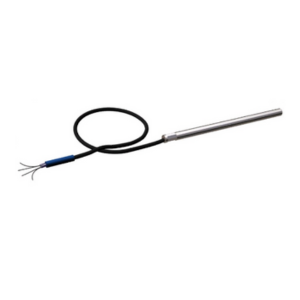

Термометры сопротивления ТСПТ-300, ТСМТ-300
Термометры сопротивления серии ТСПТ-300 и ТСМТ-300 предназначены для точного измерения температуры жидких, газообразных и твердых сред. Они подходят для работы в химически неагрессивных и агрессивных средах, которые не разрушают защитный чехол датчика, что расширяет их область применения в промышленности.
Особенности ТСПТ-300, ТСМТ-300
- Широкий диапазон применения: Датчики могут измерять температуру различных сред — от жидкостей и газов до твердых тел, что делает их универсальными и практичными для различных отраслей.
- Взрывозащищенное исполнение: Модели ТСПТ-300-Ех и ТСМТ-300-Ех могут быть выполнены с видом взрывозащиты 0ExiaIICT6 X (искробезопасная электрическая цепь Exi), обеспечивая безопасность эксплуатации в зонах с высоким риском взрыва.
- Аналоги кабельного типа: Аналогом является KP/E — датчик температуры кабельного типа с ПВХ-кабелем для надежной работы и долговечности.
Монтаж и комплектация
Для установки датчиков рекомендуются передвижные штуцеры модели ЮНКЖ-031, которые обеспечивают легкость монтажа и точное расположение датчика в рабочей зоне.
Для работы с унифицированными выходными сигналами (4-20 мА) или цифровыми протоколами (HART, PROFIBUS-PA, FOUNDATION Fieldbus) датчики могут быть дополнены выносными преобразователями ИПП и взрывозащищенными моделями ИПП-Exi/Exd, обеспечивая совместимость с системами промышленной автоматизации.

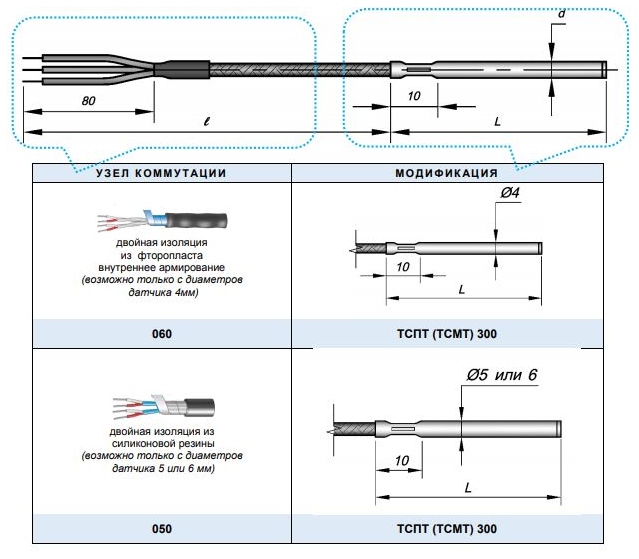

Габаритные размеры ТСПТ-300, ТСМТ-300
Технические характеристики ТСПТ-300, ТСМТ-300
| Параметр | Значение параметра | |
| Схема соединений | 2-х проводная | класс допуска В, С класс допуска АА, А, В, С |
| 3-х проводная | ||
| 4-х проводная | ||
| Вибростойкость ГОСТ Р 52931 | группа V3 | |
| Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
| Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды | -60…+120ºС для изделий общего назначения |
| -60…+85ºС для исполнения Ех с аналоговым сигналом | ||
| Поверка | В соответствии с ГОСТ 8. 461-2009 | |
| Время термической реакции | Время термической реакции датчика в зависимости от диаметра, сек | |
| d=4 (8 секунд), d=5 (12 секунд), d=6 (16 секунд) | ||
Температура применения ТСПТ-300, ТСМТ-300
| Тип ТС | Группа условий эксплуатации | Класс допуска | Температура применения | ИМП | Средний срок службы |
| медный ТСМТ-300 | II | А | -50…+120°С | 2 года | 4 года |
| B, C | -50…+150°С | ||||
| платиновый ТСПТ-300 | I | А, B, С | -50…+150°С | 5 лет | 10 лет |
| I | -50…+180°С (провод 050) | 2 года | 4 года | ||
| II | -50…+200°С (провод 060) | ||||
| II | АА | -50…+150°С | 2 года | 4 года |
Показатели надежности ТСПТ-300, ТСМТ-300
| Группа условий эксплуатации | Вероятность безотказной работы | Назначенный срок службы | Средний срок службы | Гарантийный срок эксплуатации |
| I | 0,95 за 40 000 часов | 5 лет | 10 лет | 5 лет |
| II | 0,95 за 16 000 часов | 2 года | 4 года (6 лет)* | 2 года |
Модификации и коды исполнений ТСПТ-300, ТСМТ-300
| Наименование | Код | Описание | |
| Тип датчика | ТСМТ-300 | Термометр сопротивления медный ТСМТ-300-050/060 с кабельным выводом | |
| ТСПТ-300 | Термометр сопротивления платиновый ТСМП-300-050/060 с кабельным выводом | ||
| Вид взрывозащиты | — | электрооборудование общего назначения (общепромышленное исполнение) | |
| Exi | 0ExiaIICT6 X, искробезопасная электрическая цепь по ГОСТ 30852.10-2002 | ||
| Модификация | 300 | см Модификации и внешний вид термометров сопротивления ТСМТ, ТСПТ-300 | |
| Узел коммутации датчика | 0 | свободные концы 50 мм | IP65 для 0ExiaIICT6 или общего назначения |
| 2 | вилка мини-разъема | IP40 для общего назначения | |
| 4 | вилка стандарт-разъема | IP40 для общего назначения | |
| Узел коммутации датчика (см. «Варианты модификаций») | 50 | многожильный провод, изоляция Силикон / Экран / Силикон – экран провода изолирован от корпуса датчика и не имеет вывода | |
| 60 | многожильный провод, изоляция Фторопласт / Экран / Фторопласт – экран провода изолирован от корпуса датчика и не имеет вывода | ||
| Номинальная статическая характеристика — НСХ | 50М, 100М, 50П, 100П, Pt100*, Pt500* |
Номинальная статическая характеристика — НСХ в соответствии с ГОСТ 6651-2009 | |
| Класс допуска | АА, А, В, С | Класс допуска по ГОСТ 6651-2009 | |
| Схема соединения | 3, 4 | 3-х и 4-х проводная схема подключения для класса АА, А | |
| 2, 3, 4 | 2-х, 3-х, 4-х проводная схема подключения для класса В, С | ||
| Материал оболочки | С10 | нержавеющая сталь 12Х18Н10Т | |
| Наружный диаметр d | 4 мм | для провода модификации 60 (фторопластовая изоляция) | |
| 5 или 6 мм | для модификации провода 50 (изоляция из силиконовой резины) | ||
| Монтажная длина L | 60…160 мм | указать размер в мм | |
| Длина удлинительного провода ℓ | 100…30 000 мм | указать размер в мм: 500, 1000, 2000, 3150 и более | |
