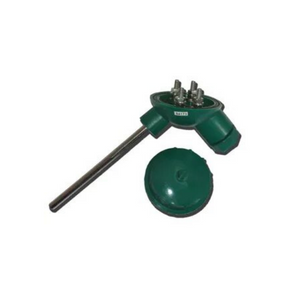

Термопреобразователи сопротивления ТС-Б
Термопреобразователи сопротивления ТС-Б предназначены для измерения температуры твердых, сыпучих, жидких и газообразных сред в различных отраслях промышленности.
Термопреобразователи сопротивления выпускаются в двух модификациях:
- ТС-Б - термопреобразователи сопротивления, имеющие выходную характеристику, соответствующую номинальной статической характеристике преобразования (НСХ) Pt100, Pt500, Pt1000, 50П, 100П, 500П, 50М, 100М
- ТС-Б-У - термопреобразователи сопротивления с унифицированным выходным сигналом постоянного тока (4-20) мА, (0-5) мА; цифровым протоколом HART, совмещенный с унифицированным выходным сигналом.
Принцип действия
Принцип действия ТС-Б-У основан на преобразовании сигнала первичного преобразователя температуры в унифицированный выходной сигнал постоянного тока (4-20)мА либо (0-5) мА и передачи преобразованного сигнала, посредством HART протокола, на устройство, поддерживающее данный протокол (в случае исполнения с HART протоколом) с помощью преобразователя измерительного. В качестве первичных преобразователей температуры в ТС-Б-У применяются ТС-Б. Преобразователь измерительный (ПИ) вмонтирован в клеммную голову ТС-Б-У.
Термопреобразователи ТС-Б-У имеют линейную или нелинейную (корнеизвлекающую), возрастающую или убывающую зависимость выходного сигнала от температуры. ТC-Б-У могут иметь встроенный индикатор, на котором отображаются символы соответствующие определенным режимам настроек или величина входного параметра в цифровом виде в установленных при настройке единицах измерения, или величина выходного сигнала в процентном соотношении от диапазона измерения.]
Термопреобразователи ТС-Б классифицированы по типу чувствительного элемента (ЧЭ) в соответствии с ГОСТ 6651 следующим образом:
- платиновые - изготавливаются с ЧЭ из платины;
- медные - изготавливаются с ЧЭ из меди.
Технические характеристики термопреобразователей сопротивления ТС-Б
Термопреобразователи сопротивления ТС-Б (платиновые)
| Температура применения,°С | Группа условий эксплуат | Средний срок службы, лет | Условия эксплуатации |
| св. – 50 до + 300 включ | I | 12 | от -50 °С до +85 °С |
| от – 196 до – 50 включ. | II | 6 | |
| св. 300 до 660 включ. |
Термопреобразователи сопротивления ТС-Б (медные)
| Температура применения,°С | Группа условий эксплуат | Средний срок службы, лет | Условия эксплуатации |
| св. – 180 до + 200 включ. | II | 6 | от -50 °С до +85 °С |
Термопреобразователи сопротивления с унифицированным сигналом ТС-Б-У
| Температура применения,°С | Группа условий эксплуат. | Средний срок службы, лет | Условия эксплуатации |
| св. – 50 до + 300 включ | I | 12 | от -50 °С до +85 °С для датчиков с жидкокристаллическим индикатором от -40 °С до +70°С |
| от – 196 до – 50 включ. | II | 6 | |
| св. 300 до 660 включ. | |||
| ТС-Б, ТС-Б-У демонтаж, которых осуществить по техническим причинам невозможно, подвергаются только первичной поверке при вводе в эксплуатацию | |||
