Цифровой датчик PCMini52
Миниатюрный цифровой датчик PCMini52 предназначен для измерения относительной влажности и температуры.
Наличие микропроцессора и многоточечная калибровка обеспечивают PCMini52 прекрасную точность и линейность.
Датчик имеет два аналоговых выхода и способен передавать значения температуры и относительной влажности, влагосодержания или точки росы.
Особенности датчика PCMini52
- Аналоговые выходы по напряжению;
- Возможные единицы измерения - относительная и абсолютная влажность, точка росы, температура и температура влажного термометра;
- Прекрасная линейность и температурная компенсация;
- Низкое энергопотребление и быстрая реакция;
- С коротким фильтром: L = 80 мм;
- С длинным фильтром: L = 91 мм;
- Корпус из пластика или нержавеющей стали.

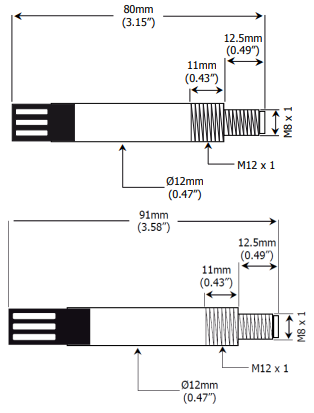

Габаритные размеры датчика PCMini52
Технические характеристики датчика PCMini52
| Диапазон измерений (RH) | 0–100% RH |
| Диапазон измерений (Т) | от -20 до +80°C (от -4 до +176°F) |
|
Точность при 23°C (73°F) (Относительная влажность) |
<±2% RH (в диапазоне 10–90% RH) |
| Точность при 23°C (73°F) (Температура) | |
| Стабильность | <±1% RH за год |
| Время отклика | <10 сек (t90) |
| Выходные сигналы | 0 – 1В, 0 – 5В, 0 – 10В |
| Напряжение питания | 14 – 35 В DC (выход 0 – 5В, 0 – 10В) |
| 6 – 35 В DC (выход 0 – 1В) | |
| Потребление тока | 4 мА |
| Требования ЕС (CE marking) | Соответствует |
| Рабочие температуры | |
| Сенсор | от -30°C до +85°C (от -22 до +185°F) |
| Корпус | от -30°C до +85°C (от -22 до +185°F) |
| Температура хранения | от -40°C до +85°C (от -40 до +185°F) |
| Степень защиты | IP65 (NEMA 4) |
| Материал корпуса | Пластик / Нержавеющая сталь (опция) |
| Размеры | L=80мм, ø12мм (L=3.15”, ø0.47”) |
| L=91mm, ø12mm (L=3.58”, ø0.47”) K9 | |
| K11 опция выбора фильтра | |
| Фильтр | ПВДФ / ПЭВП / сетка / спеченная сталь (опции) |
| Масса | 10 г (0.35oz) |
| Подключение | 4pin коннектор M8 |

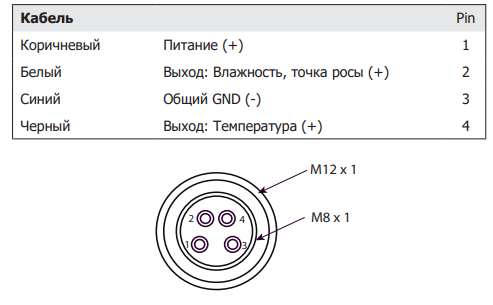

Схема подключения датчика PCMini52
