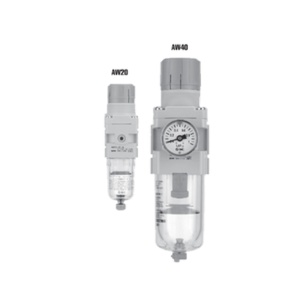

Фильтр-регулятор давления воздуха для МИМ SMC серии AW
Фильтр-регулятор является ключевым элементом дополнительного оснащения клапанов, оборудованных мембранными исполнительными механизмами.
Он предназначен для подготовки сжатого воздуха, обеспечивая его очистку и стабилизацию параметров перед подачей на привод.
Благодаря работе устройства исключается попадание в систему твердых частиц крупнее 5 мкм, капельной влаги и следов компрессорного масла, что значительно повышает ресурс МИМ и навесного оборудования.
Фильтр-регулятор стабилизирует давление на уровне 2,5 атм, что является оптимальным значением для корректного и долговечного функционирования привода.
Надежная подготовка воздуха позволяет поддерживать стабильность работы исполнительных механизмов даже в сложных условиях эксплуатации.
Особенности фильтр-регуляторов SMC серии AW
- Фильтрующий элемент из нетканого полипропилена обеспечивает повышенный расход воздуха при эффективной очистке до 5 мкм.
- Для низкотемпературных условий используются модели в полностью металлическом корпусе с фильтрующим элементом из спеченной бронзы.
- Быстрая и простая замена фильтрующего элемента, возможность модульного монтажа.
- Выпускаются варианты для эксплуатации при повышенных температурах до +80 °C и низкотемпературных режимах до –40 °C.
Технические характеристики SMC серии AW
| Конструктивное исполнение | Мембранный регулятор | ||
| Типоразмер | 20 | 30 | |
| Присоединительная резьба | G1/8, 1/4 | G1/4, 3/8 | |
| Номинальный расход (н.л/мин) | 550 | 1500 | |
| Макс. рабочее давление (МПа) | 1.0 (2.0 спец. исполнение) | ||
| Диапазон регулирования (МПа) | 0.05 ∼ 0.85 | 0.05 ∼ 0.85 | |
| Резьба для присоединения манометра | G1/8 | ||
| Сброс давления | Установленное вых. давление +0.05 МПа (расход сброса 0.1л/мин) | ||
| Рабочая температура (℃) | -5 ∼ 60 (опции:-40 ∼ 60; -5 ∼ 80) | ||
| Тонкость фильтрации (мкм) | 5 | ||
| Материал резервуара | Поликарбонат | ||
| Объем резервуара (см³) | 8 | 25 | |
| Вес (кг) | 0.21 | 0.41 | |

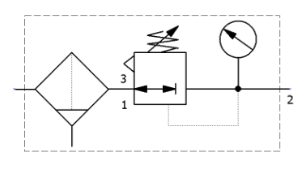

Схема подключения
