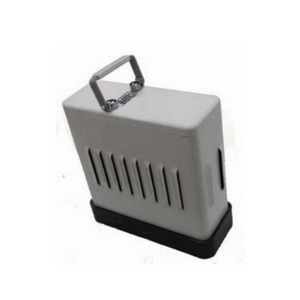

Фильтр путевой ФПМ
Фильтр путевой ФПМ предназначен для передачи сигналов рабочих резонансных частот и согласования приборов питающего конца с рельсовой цепью.
По допустимым значениям механических и климатических воздействий относится к классификационным группам МС2 и К3 по ОСТ 32.146-2000.
Фильтр ФПМ рассчитан для работы в условиях умеренного климата (исполнение У, категория 2 по ГОСТ 15150-69), но для работы при температуре окружающей среды от минус 40 до плюс 65 ºС.
Исполнения:
- ФПМ 8, 9, 11 черт. 36163-00-00;
- ФПМ 11, 14, 15 черт. 36163-00-00-01.
Особенности фильтра ФПМ
- Габаритные размеры ФПМ: 199х203х82 мм;
- Масса: не более 3 кг;
- Содержание драгоценных материалов: золото – г; серебро – 0,0096 г.

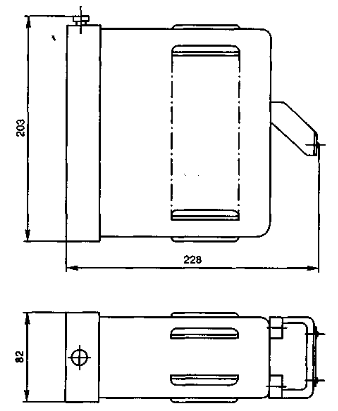

Габаритные размеры фильтра ФПМ
Технические характеристики фильтра ФПМ
| Наименование параметра | Номера контактов для измерения | Значение параметра | |
| ФПМ 8, 9, 11 | ФПМ 11, 14, 15 | ||
| Электрическая емкость, мкФ | 71-72 | 0,100±0,005 | 0,100±0,005 |
| 71-73 | 0,150±0,0075 | 0,150±0,0075 | |
| 71-81 | 0,220±0,011 | 0,220±0,011 | |
| 71-82 | 0,330±0,0165 | 0,330±0,0165 | |
| 71-83 | 0,470 + 0,0235 | 0,470+0,0235 | |
| 71-21 | 0,680±0,034 | 0,680±0,034 | |
| 71-22 | 1,5±0,75 | 1,5±0,75 | |
| 71-23 | 2,2+0,11 | 2,2±0,11 | |
| Величина входного сопротивления, Ом, на частоте | |||
| 420±2 Гц | 11-43 | от 70 до 86 | — |
| 580±2 Гц | 11-43 | — | от 60 до 74 |
