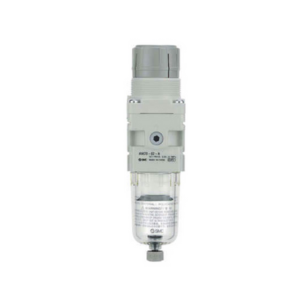

Фильтр-регулятор давления SMC AW20-F02C-B
Данное устройство объединяет в одном корпусе функции воздушного фильтра и регулятора давления, что позволяет экономить место и упрощает монтаж.
Оно предназначено для очистки сжатого воздуха от механических частиц и конденсата, а также для снижения и стабилизации давления на требуемом уровне.
Фильтр-регулятор удобен в эксплуатации, занимает минимум пространства и обеспечивает надежную очистку воздуха при стабильном давлении, что делает его оптимальным решением для пневмосистем различного назначения.
Особенности SMC AW20-F02C-B
- Фильтрующий элемент, изготовленный из пластика, обеспечивает увеличенный расход воздуха при высокой степени очистки (5 мкм)
- Диапазон регулирования давления 0,05 ~ 0,85 МПа
- Легкая замена фильтрующего элемента
- Стакан с автоматическим отводом конденсата типа С (Нормально закрытый (Н.З.)). Без давления порт отвода конденсата закрыт и конденсат остаётся в резервуаре. Рекомендуется ежедневно принудительно сбрасывать конденсат после завершения работы
- Пригоден для модульного монтажа
Комплектация SMC AW20-F02C-B
- Присоединительная резьба G1/4
- Автоматический отвод конденсата типа С (Н.З.)
- Без манометра
Технические характеристики SMC AW20-F02C-B
| Вес, кг | 0,21 |
| Тонкость фильтрации, мкм | 5 |
| Сброс давления | Установленное вых. давление + 0,05 МПа (расход сброса 0,1 л/мин) |
| Материал резервуара | Поликарбонат |
| Объём резервуара, куб.см | 8,0 |
| Защитный колпак | По запросу (сталь) |
| Типоразмер | 20 |
| Присоединительная резьба | G1/4 |
| Номинальный расход воздуха, норм. л/мин | 550 |
| Диапазон рабочих температур, С° | - 5 ~ 60 |
| Испытательное давление, МПа | 1,5 |
| Макс. рабочее давление, МПа | 1,0 |
| Диапазон регулирования, МПа | 0,05 ~ 0,85 |
| Резьба для присоединения манометра | G1/8 |
| Конструктивное исполнение | Поршневой и мембранный регулятор |
