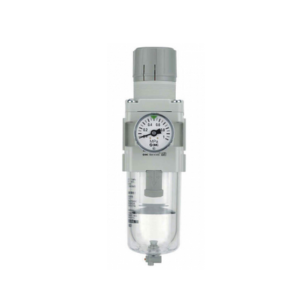

Фильтр-регулятор давления SMC AW40-F04D-B
Данное устройство объединяет в одном корпусе функции воздушного фильтра и регулятора давления, что позволяет экономить место и упрощает монтаж.
Оно предназначено для очистки сжатого воздуха от механических частиц и конденсата, а также для снижения и стабилизации давления на требуемом уровне.
Фильтр-регулятор удобен в эксплуатации, занимает минимум пространства и обеспечивает надежную очистку воздуха при стабильном давлении, что делает его оптимальным решением для пневмосистем различного назначения.
Особенности SMC AW40-F04D-B
- Фильтрующий элемент, изготовленный из пластика, обеспечивает увеличенный расход воздуха при высокой степени очистки (5 мкм)
- Диапазон регулирования давления 0,05 ~ 0,85 МПа
- Легкая замена фильтрующего элемента
- Стакан с автоматическим отводом конденсата типа D (Нормально открытый (Н.О.)). Без давления порт отвода конденсата открыт
- Пригоден для модульного монтажа
Комплектация SMC AW40-F04D-B
- Присоединительная резьба G1/2
- Автоматический отвод конденсата типа D (Н.О.)
- Без манометра
Технические характеристики SMC AW40-F04D-B
| Вес, кг | 0,75 |
| Тонкость фильтрации, мкм | 5 |
| Сброс давления | Установленное вых. давление + 0,05 МПа (расход сброса 0,1 л/мин) |
| Материал резервуара | Поликарбонат |
| Объём резервуара, куб.см | 45,0 |
| Защитный колпак | Стандарт (кожух из поликарбоната) |
| Типоразмер | 40 |
| Присоединительная резьба | G1/2 |
| Номинальный расход воздуха, норм. л/мин | 2400 |
| Диапазон рабочих температур, С° | - 5 ~ 60 |
| Испытательное давление, МПа | 1,5 |
| Макс. рабочее давление, МПа | 1,0 |
| Диапазон регулирования, МПа | 0,05 ~ 0,85 |
| Резьба для присоединения манометра | G1/8 |
| Конструктивное исполнение | Поршневой и мембранный регулятор |
