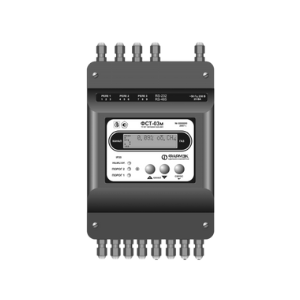

Газоанализатор стационарный ФСТ-03М
Газоанализатор стационарный ФСТ-03М предназначен для непрерывного автоматического измерения объемной доли метана, пропана, массовой концентрации угарного газа (монооксида углерода) в воздушной атмосфере.
Газоанализатор состоит из:
- блока питания;
- сигнализации (БПС);
- выносных блоков датчиков (БД).
Газоанализатор используется в средах с содержанием:
- механических примесей (пыли, смол, масел);
- агрессивных веществ (хлора, серы, фосфора, фтора, мышьяка, сурьмы и их соединений);
- в контролируемой среде не выше ПДК по ГОСТ 12.1.005.
Газоанализатор обеспечивает:
- измерение концентрации метана, пропана, монооксида углерода и цифровую индикацию значения их концентрации в контролируемых точках;
- возможность одновременного контроля до восьми точек (количество каналов);
- возможность установки двух порогов сигнализации по каждому каналу;
- световую и звуковую сигнализацию о превышении пороговых концентраций каждого газа;
- контроль работоспособности каждого канала;
- защиту сенсоров метана, пропана от газовой перегрузки;
- коммутацию трех внешних электрических цепей для подключения независимых исполнительных устройств;
- возможность накопления информации о загазованности и обмен информацией с внешними устройствами интерфейсу RS-232 или RS-485.

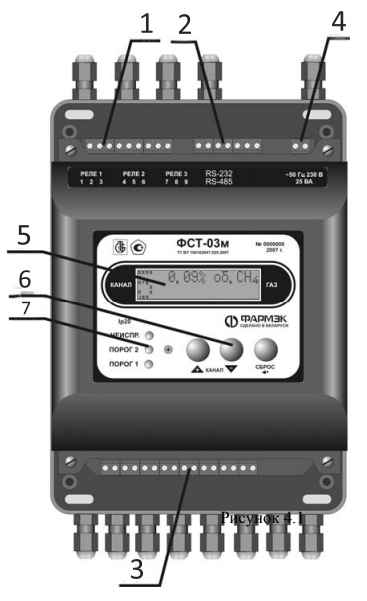

Конструкция газоанализатора стационарного ФСТ-03М
- клеммы для подключения исполнительных устройств;
- клеммы для подключения интерфейса RS-232 или RS485;
- клеммы для подключения блоков датчиков;
- клеммы для подвода питания БПС;
- информационное табло;
- кнопки для управления газоанализатором;
- светодиодные индикаторы.
Технические характеристики газоанализатора стационарного ФСТ-03М
| Наименование | Значение |
| Габаритные размеры, мм, не более | |
| блока питания и сигнализации | 220х160х110 |
| блока датчика | 130х60х40 |
| Масса, кг, не более | |
| блока питания и сигнализации | 3,0 |
| блока датчика | 0,3 |
| Напряжение питания, В | От 207 до 253 |
| Потребляемая мощность, ВА, не более | 25 |
| Диапазон измерения (показаний) | |
| объемной доли СН4, % | 0–2,50 (0–5,00) |
| объемной доли С3Н8, % | 0–1,00 (0–2,00) |
| массовой концентрации СО, мг/м3 | 10–125 (0–255) |
| Пределы допускаемой основной абсолютной погрешности измерения | |
| объемной доли СН4, % | ±0,25 |
| объемной доли С3Н8, % | ±0,10 |
| Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО,, % | ±25 |
| Пороги срабатывания сигнализации ПОРОГ 1 (ПО- РОГ2)* | |
| при измерении об.доли СН4, % | 1,00 (5,00) |
| при измерении объемной доли С3Н8, % | 0,40 (2,00) |
| при измерении массовой концентрации СО, мг/м3 | 20 (100) |
| Сопротивление линии связи с блоком датчика, Ом, не более | 20 |
| Ток, коммутируемый разделительными реле, А, не более | 3 |
| Напряжение, коммутируемое разделительными реле, В, | 230 |
| Количество подключаемых блоков датчиков, шт | от 1 до 8 |
| *Предусмотрена возможность установки порогов сигнализации потребителем в диапазоне от 0 до 5% СН4, от 0 до 2% С3Н8, от 0 до 250 мг/м3 СО | |
Комплект поставки газоанализатора стационарного ФСТ-03М
| Наименование | Обозначение | Количество штук |
| БПС | ПР 07-06.10.000 | 1 |
| БД (СхНх) | ПР 07-06.20.000 | по заказу |
| БД (СО) | ПР 07-06.30.000 | по заказу |
| Насадка | ПР 0612.2002 | 1 |
| Паспорт | 100162047.025-01 ПС | 1 |
| Шайба | 4.Ст3.05 | 4 |
| Шуруп | Б 4х20.09.1 | 4 |
| Методика поверки | МП.МН 1058-2001 | 1 |
| Руководство пользователя | 100162047.031 РП | по заказу |
| Упаковка | ПР 15.05.04.000 | 1 |
