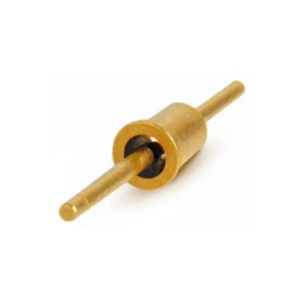

Переход ПКГн-005-5,20-В ФИМД.430421.003ТУ
Переход ПКГн-005-5,20-В ФИМД.430421.003 ТУ применяется для создания радиотехнических устройств, где требуется надёжное соединение коаксиальных линий с микрополосковыми трактами.
Изделие обеспечивает передачу высокочастотных сигналов с минимальными потерями, сохраняя стабильность электрических параметров и точность позиционирования контактов в процессе эксплуатации.
Конструктивные особенности
Переход выполнен из качественных материалов с герметичным исполнением, что обеспечивает долговечность и стойкость к внешним воздействиям.
Стандартная геометрия токовывода и высокая точность изготовления позволяют интегрировать изделие в серийные узлы радиоэлектронной аппаратуры.
Преимущества
- высокое сопротивление изоляции
- прямое конструктивное исполнение
- герметичное исполнение
- монтаж пайкой
- широкий температурный диапазон эксплуатации
Технические характеристики ПКГн-005-5,20-В ФИМД.430421.003ТУ
| Общие характеристики | |
| Типоконструкция | переход |
| Длина токовывода, l, мм | 5,20 |
| Длина, мм | 12 |
| Климатическое исполнение | В |
| Масса, г, не более | 0,057 |
| Технические характеристики | |
| Способ монтажа | пайка |
| Материал покрытия | М1.Хим.Н3.Зл-Ко(99,5-99,9)3 |
| Герметичность | герметичные |
| Конструктивное исполнение | прямое |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Максимальное рабочее напряжение, В | 335 |
| Условия эксплуатации | |
| Натекание (герм) не более, m3·Па·c-1 | 1,3 · 10-11 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Рабочий диапазон температур, °C | от -60 до +125 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67·103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
