Переход ПКГс-50-008-4,60-В ФИМД.430421.003ТУ

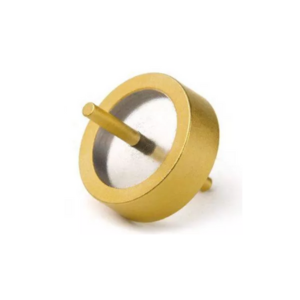

Сверхвысокочастотные вводы предназначены для монтажа методом пайки в герметизированные блоки радиоэлектронной аппаратуры.
Они применяются в составе коаксиально-микрополосковых переходов (КМПП) совместно с приборными соединителями, обеспечивая надёжное электрическое соединение в высокочастотных цепях.
Вводы рассчитаны на работу с волновым сопротивлением 50 Ом и обеспечивают передачу сигнала в рабочем диапазоне частот до 8 ГГц.
Конструкция позволяет использовать их в герметизированных блоках радиоэлектронной аппаратуры, обеспечивая стабильность параметров и надёжность функционирования СВЧ-цепей.
Технические характеристики ПКГс-50-008-4,60-В ФИМД.430421.003ТУ
| Общие характеристики | |
| Типоконструкция | переход |
| Длина токовывода, l, мм | 4,60 |
| Радиус на торце токовывода | нет |
| Максимальный КСВН | 1,35 |
| Климатическое исполнение | В |
| Масса, г, не более | 1 |
| Технические характеристики | |
| Способ монтажа | пайка |
| Материал покрытия | М1.Н3.Зл-Ко(99,5-99,9)3 |
| Герметичность | герметичные |
| Конструктивное исполнение | прямое |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Максимальный КСВН | 1,35 |
| Предельная рабочая частота, ГГц | 8 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь – гнездо, Ом не более | 0,06 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,35 |
| Сопротивление контакта корпус – корпус, Ом не более | 0,02 |
| Условия эксплуатации | |
| Натекание (герм) не более, m3·Па·c-1 | 1,3 · 10-11 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Рабочий диапазон температур, °C | от -60 до +125 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67·103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
