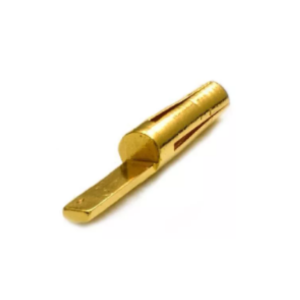

Гнездо Г-0,39-4,4-М ФИМД.750740.001 ТУ
Гнёзда однополюсные (скользящие контакты) предназначены для надёжной коммутации электрических цепей постоянного и переменного тока.
Они обеспечивают стабильную передачу сигналов и сверхвысокочастотной энергии (СВЧ) от токовыводов герметичных коаксиальных микрополосковых переходов (КМПП), даже при воздействии внешних факторов.
Конструкция гнёзд предусматривает скользящие контакты, которые гарантируют низкое контактное сопротивление и высокую надёжность соединения
Изделия выполнены с учётом требований к герметичности и долговечности, что позволяет использовать их в составе высокочастотной и измерительной аппаратуры.
Преимущества
- надёжная коммутация цепей постоянного и переменного тока
- эффективная передача СВЧ энергии
- устойчивость к внешним воздействиям
- низкое контактное сопротивление
- длительный срок службы
Технические характеристики Г-0,39-4,4-М ФИМД.750740.001 ТУ
| Общие характеристики | |
| Длина, мм | 4,4 |
| Масса, г, не более | 0,0069 |
| Технические характеристики | |
| Способ монтажа | Сварка, пайка |
| Материал покрытия | М1.Хим.Н3.Зл-Ко(99,5-99,9)3 |
| Конструктивное исполнение | Микрополосковое |
| Электрические параметры | |
| Динамическая нестабильность, % | 30 |
| Рабочее напряжение (амплитудное), В | 335 |
| Статическая нестабильность, % | 10 |
| Динамическая нестабильность, % | 30 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Минимальная наработка, ч | 5000 |
| Рабочий диапазон температур, °C | от -60 до +125 |
