Индикатор уровня РИС-101
Емкостный датчик-индикатор уровня РИС-121 , а также его модификации РИС-101 и РИС-101М , предназначены для:
- Непрерывного контроля и сигнализации достижений критических уровней различных жидкостей , включая нефть и нефтепродукты, топливо, техническую и питьевую воду, кислоты, щёлочи, масла, а также пищевые жидкости.
- Измерения уровня сыпучих материалов , таких как цемент, песок, щебень, известь, уголь, руда, зерновые продукты и гранулят.

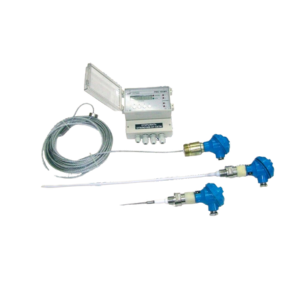

Состав устройства
Комплект датчика включает в себя:
- Первичный преобразователь (ПП)
- Передающий преобразователь (ППР) — возможен в корпусном и бескорпусном вариантах
- Индицирующий прибор — амперметр М381 , откалиброванный в процентах уровня
Модификации с обозначением «А» предназначены для работы на объектах атомной энергетики (АЭС).
Принцип действия
Датчики серии РИС относятся к емкостному типу , в основе их работы лежит преобразование изменений емкости чувствительного элемента, вызванных колебанием уровня контролируемой среды, в:
- Аналоговый сигнал постоянного тока , отображаемый на приборе
- Релейный выходной сигнал , активируемый при достижении заданного уровня среды
Технические характеристики РИС-101
| Обозначение датчика-индикатора | Конструктивное исполнение чувствительного элемента | Диапазон контроля, в м. | Параметры контролируемой среды | |||
| состояние среды | температура, °С | рабочее избыточное давление, МПа, не более | относит. диэлектр. проницаемость | |||
| РИС 101-012, РИС 101-012 ОМ | пластинчатый | 1.0, 1.6, 2.5 | жидкая, сыпучая неэлектро-проводная | от -100 до +250 | 2.5 | от 2 до 10 |
| РИС 101-025, РИС 101-025 ОМ | стержневой изолированный | 0.85, 1.0, 1.6, 2.0, 2.5 | жидкая электро-проводная | ___ | ||
| РИС 101-065 | цилиндрический | 0.85, 1.0 | масло | от +1 до +200 | ___ | от 2 до 4 |
| РИС 101-092, РИС 101-092 ОМ | тросовый | 2.5, 4.0, 6.0, 10.0, 16.0, 20.0, 22.0 | жидкая, сыпучая неэлектро-проводная | от -40 о +100 |
___
|
от 2 до 10 |
| РИС 101-095, РИС 101-095 ОМ | 2.5, 4.0, 6.0 | от -100 до +200 | 2.5 | |||
| РИС 101-094, РИС 101-094 ОМ | кабельный изолированный | 3.0, 4.0, 6.0, 10.0 | жидкая электро-проводная | от -40 до +85 | 1.0 | ___ |
| РИС 101-016 | стержневой неизолированный | 0.5, 0.6, 0.8, 0.9 | жидкая, сыпучая неэлектро-проводная | от -40 до +100 | 2.5 | от 2 до 10 |
