Индикатор уровня РИС-121

Заказать
Заказать

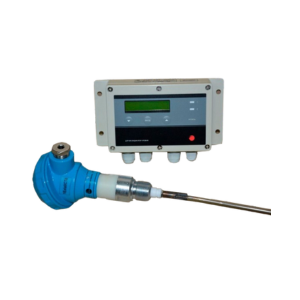

Датчики уровня РИС-121 предназначены для непрерывного измерения уровня жидких и сыпучих веществ , а также для выдачи сигналов при достижении установленных предельных значений в двух заданных точках контроля.

Состав устройства РИС-121:

  • Первичный преобразователь (ПП) с чувствительным элементом
  • Передающий преобразователь (ППР) — может быть в корпусе или без него
  • Показывающий прибор — амперметр М381 , шкала которого размечена в процентах уровня

Принцип работы

Датчики РИС-121 и РИС-121-И относятся к емкостному типу .

Их работа основана на высокочастотном преобразовании изменений электрической емкости , которые происходят при изменении уровня контролируемой среды.

Эти изменения преобразуются в:

  • Аналоговый выходной сигнал постоянного тока — 0–5 мА или 4–20 мА
  • Цифровую индикацию текущего уровня на табло и амперметре (в %)
  • Два релейных выхода , срабатывающих при достижении заданных пределов

Дифференциал срабатывания реле — не более 2,5% от диапазона измерений.

Средний срок службы датчиков РИС-121 составляет не менее 12 лет .

Технические характеристики РИС 121

Напряжение питания, В 220
Частота переменного тока, Гц 50, 60
Потребляемая мощность, В Не более 9
Точность контроля по шкале показывающего прибора, %:
РИС 121 1,5
РИС 121И 2,5
Электрическая нагрузка на контакты выходных реле:
ток, А 0,1; 2,5
частота тока, Гц 50, 60
напряжение, В 12, 250
коммутируемая мощность, В Не более 100
Искробезопасная электрическая цепь:
напряжение, В Не более 22
ток, мА Не более 65
Допустимые значения параметров линии связи между ПП и ППР:
емкость, мкФ Не более 0,05
индуктивность, мГн 0,5



Условное обозначение Параметры контролируемой среды
Физические свойства Температура, °C Рабочее избыточное давление, МПа, до Относительная диэлектрическая проницаемость Удельная электропроводность См/м, не менее
РИС 121-212-05 жидкая, сыпучая неэлектропроводная от -100 до +200 2,5 ≥ 2 —
РИС 121-212И
РИС 121-212-42
РИС 121-216-05 от -40 до +200
РИС 121-216И
РИС 121-216-42
РИС 121-225-05 жидкая, сыпучая электропроводная от +100 до +200 — 0,001
РИС 121-225И
РИС 121-225-42
РИС 121-264-05 жидкая, неэлектропроводная от -100 до +200 от 1,4 до 4 —
РИС 121-264И
РИС 121-264-42
РИС 121-266-05 жидкая электропроводная от -100 до +200 — 0,001
РИС 121-266И
РИС 121-266-42
РИС 121-292-05 жидкая, сыпучая неэлектропроводная от -40 до +100 — ≥ 2 —
РИС 121-292И
РИС 121-292-42
РИС 121-294-05 жидкая электропроводная от -40 до +85 1 — 0,001
РИС 121-294И
РИС 121-294-42
РИС 121-295-05 жидкая, сыпучая неэлектропроводная от -100 до +200 2,5 ≥ 2 —
РИС 121-295И
РИС 121-295-42
РИС 121-293-05 жидкая неэлектропроводная от -100 до +250 ≥ 2 -*
РИС 121-293И
РИС 121-293-42
РИС 121-296-05 жидкая электропроводная — 0,001
РИС 121-296И
РИС 121-296-42



Условное обозначение датчика-индикатора Конструктивное исполнение чувствительного элемента Диапазон контроля, L, м
РИС 121-212-05 Пластинчатый от 1 до 2,5* любой по заказу
РИС 121-212И
РИС 121-212-42
РИС 121-216-05 Стержневой изолированный от 0,5 до 1,6* любой по заказу
РИС 121-216И
РИС 121-216-42
РИС 121-225-05 Стержневой изолированный от 1,0 до 2,5* любой по заказу
РИС 121-225И
РИС 121-225-42
РИС 121-264-05 Цилиндрический, неизолированный от 0,5 до 3,2* любой по заказу
РИС 121-264И
РИС 121-264-42
РИС 121-266-05 Цилиндрический, изолированный от 2,5 до 22 любой по заказу
РИС 121-266И
РИС 121-266-42
РИС 121-292-05 Тросовый неизолированный
РИС 121-292И
РИС 121-292-42
РИС 121-294-05 Кабельный от 3 до 10 любой по заказу
РИС 121-294И
РИС 121-294-42
РИС 121-295-05 Тросовый неизолированный от 2,5 до 22 любой по заказу
РИС 121-295И
РИС 121-295-42
РИС 121-293-05 Тросовый неизолированный более 2 любой по заказу
РИС 121-293И
РИС 121-293-42
РИС 121-296-05 Тросовый изолированный
РИС 121-296И
РИС 121-296-42
