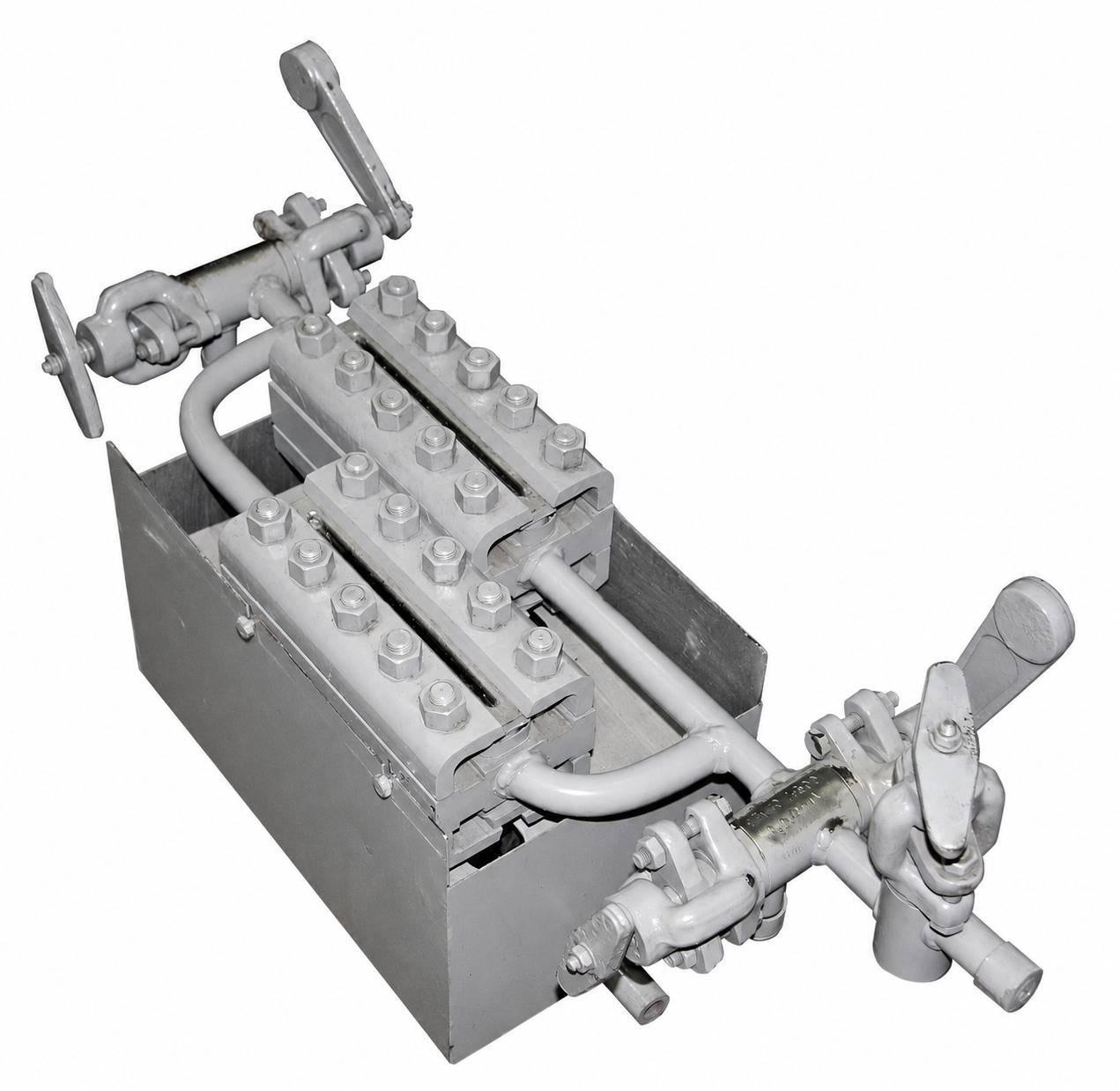

Т-29бм Указатель уровня

Т-29бм указатель уровня жидкости прямого действия. Указатель уровня Т-29бм предназначен для наблюдения за уровнем воды в барабане котла или в сосуде. Видимое поле наблюдаемого уровня жидкости составляет 320 мм. Смотровые щели указателя уровня Т-29бм закрываются термозакаленным стеклом по ГОСТ 1663-81. Для химической защиты стекла от воздействия щелочей котловой воды под стекло кладется слюдяная пластина по ГОСТ 13752-86. Указатель Т-29бм изготавливается условным диаметром Ду20.

Условия эксплуатации:

• Температура рабочей среды: до + 270°С;
• Рабочая среда: вода, пар;
• Климатическое исполнение и категория размещения по ГОСТ 15150-69:

Технические характеристики:

Монтаж указателя уровня жидкости Т-29бм:

• Перед установкой указателя Т-29бм на место и вводом в эксплуатацию необходимо:

1. внимательно осмотреть изделие на наличие каких-либо повреждений: согнуты рукоятки, шпиндели, лопнули стекла и т.д. Все повреждения подлежат устранению.
2. произвести расконсервацию наружных и внутренних поверхностей путем удаления консервирующих смазок сухой ветошью с последующим обезжириванием моющими растворами, с уплотнительных поверхностей смазку удалить.
3. проверить указатель уровня на герметичность давлением Р=6,4 МПа (64 кгс/см2).

• Присоединение указателя к патрубкам осуществляется путем сварки.
• Последовательность операций по вводу указателя в эксплуатацию:

1. медленно открыть продувочный вентиль, приоткрыв немного верхнюю отключающую головку и прогреть корпус указателя в течение 2,5 – 3 минут паром.
2. при достижении температуры корпуса до температуры 150°С постепенно закрыть продувочный вентиль, постепенно открыть полностью верхнюю отключающую головку,  а затем медленно открыть нижнюю головку. Указатель уровня Т-29бм введен в эксплуатацию.

• При опрессовке барабана или сосуда – указатель отключить.

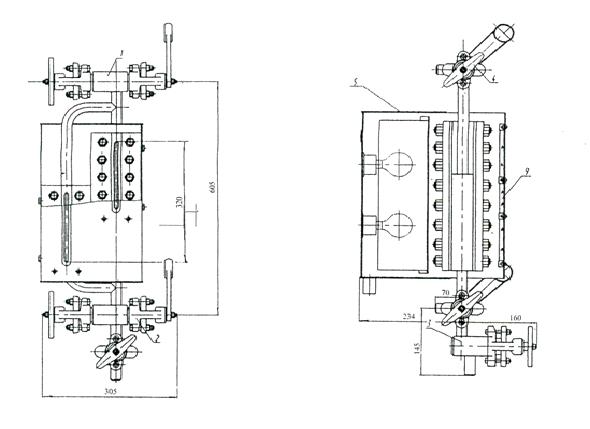

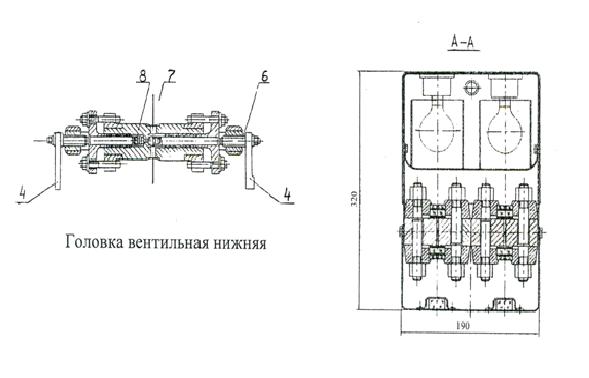

Состав и устройство указателя уровня жидкости Т-29бм:

1. Верхняя вентильная головка;
2. Нижняя вентильная головка;
3. Продувочный вентиль;
4. Рукоятки;
5. Осветительное устройство;
6. Шпиндели всех вентилей;
7. Уплотнительные поверхности в корпусах вентилей;
8. Тарелки;
9. Защитное устройство.
