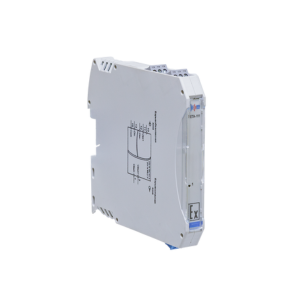

Барьер искрозащиты c дискретным выходом ЕТА-111 и ЕТА-112
Барьеры искрозащиты ЕТА-111 и ЕТА-112 предназначены для ограничения тока и напряжения, передаваемых во взрывоопасную зону из взрывобезопасной, чтобы исключить возможность воспламенения среды.
Эти устройства обеспечивают безопасную эксплуатацию оборудования и защиту персонала в опасных зонах.
Модели ЕТА-111 и ЕТА-112 содержат один или два канала, обеспечивающих гальваническую развязку выходного напряжения питания от входного. Степень защиты выхода соответствует [Ex ia Ga] IIC X.
Максимальное выходное напряжение не превышает 25,2 В, а выходной ток составляет не более 87 мА в аварийном режиме и не более 20 мА в рабочем режиме.
Преимущества
- Один или два выхода питания для подключения оборудования;
- Возможность включения и выключения выхода питания с помощью входного сигнала управления;
- Настройка режимов работы с помощью перемычек;
- Поддержка горячего подключения для удобства эксплуатации;
- Защита от обратной полярности напряжения питания;
- Расширенный диапазон рабочих температур;
- Компактный узкий корпус, удобный для монтажа в ограниченном пространстве.
Технические характеристики ЕТА-111 и ЕТА-112
| Модификация | ЕТA-111 | ЕТA-112 |
| Код заказа | IO100E05 | IO100E06 |
| Параметры | Характеристики | |
| Количество каналов | 1 | 2 |
| Взрывобезопасная цепь | Выход | Выход |
| Параметры питания | ||
| Количество входов | 1 | 2 |
| Допустимый диапазон напряжения питания, В | 19…30 | 19…30 |
| Максимальная потребляемая мощность, Вт | 1,6 | 3,2 |
| Параметры входной цепи | ||
| Тип сигнала | Аналоговый (логический) | Аналоговый (логический) |
| Уровень логического «0», В | 0…5,0 | 0…5,0 |
| Уровень логической «1», В | 19…30 | 19…30 |
| Входной ток (при 30 В), мА | ≤ 6 | ≤ 6 |
| Параметры выходной цепи | ||
| Тип сигнала | Аналоговый (логический) | Аналоговый (логический) |
| Состояние "Выключено", В | ≤ 1 | ≤ 1 |
| Диапазон выходного напряжения состояние "Включено", В | 14 …25,2 | 14 …25,2 |
| Сопротивление нагрузки, Ом | 0…500 | - |
| Ток короткого замыкания, мА | 20 | 20 |
| Задержка включения (переход выхода в состояние "Включено"), мс | ≤ 10 | ≤ 10 |
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | 250 |
| Максимальное выходное напряжение U₀, В | 25,5 | 25,5 |
| Максимальный выходной ток Io, мА | 87 | 87 |
| Максимальная внешняя емкость Co, мкФ | 0,1 | 0,1 |
| Максимальная внешняя индуктивность Lo, мГн | 9 | 9 |
| Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥750 | ≥750 |
|
≥ 1500 | ≥ 750 |
|
- | ≥ 500 |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
| Средний срок службы, лет, не менее | 15 | 15 |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
| Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
| Атмосферное давление, кПа | 84 ...106,7 | 84 ... 106,7 |
| Конструктивные параметры | ||
| Степень защиты | IP20 | IP20 |
| Размеры ШхВхГ, мм | 12,6х103,3х114 | 12,6х103,3х114 |
| Масса, г | ≤ 150 | ≤ 150 |

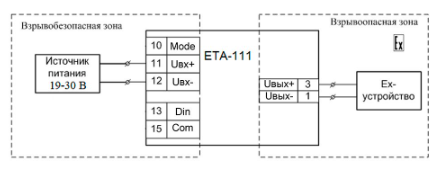

Схема подключения ЕТА-111 и ЕТА-112
