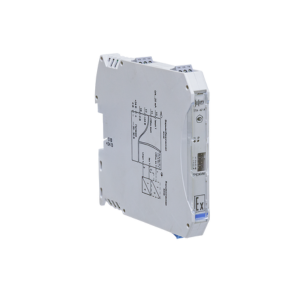

Барьер искрозащиты измерительный ЕТА-421А и ЕТА-421Н

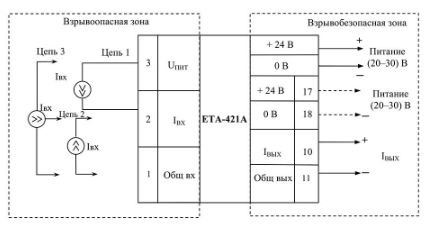

Барьеры искрозащиты ЕТА-421А и ЕТА-421Н предназначены для приема активного или пассивного сигнала токовой петли из взрывоопасной зоны и передачи активного сигнала стандарта токовой петли во взрывобезопасную зону.
Они обеспечивают безопасную и точную передачу сигналов в условиях повышенной взрывоопасности.
Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC и поддерживает подключение активных и пассивных датчиков токовой петли в диапазонах 0/4…20 мА и 0…5 мА.
Выходной сигнал формируется в тех же диапазонах с приведенной погрешностью не более 0,1 %. Модель ЕТА-421Н поддерживает двунаправленный HART-протокол для передачи данных и конфигурации приборов.
Преимущества
- Искробезопасная входная цепь с одним каналом;
- Контроль выхода за пределы диапазона измерения;
- Настройка режимов работы с помощью перемычек;
- Питание подключенных датчиков;
- Передача HART-протокола для модели ЕТА-421Н;
- Низкая потребляемая мощность;
- Возможность горячего подключения;
- Защита от обратной полярности питания;
- Расширенный диапазон рабочих температур;
- Компактный узкий корпус для удобного монтажа.
Технические характеристики ЕТА-421А и ЕТА-421Н
Модификация | ЕТА-421А | ЕТА-421Н |
Код заказа | IO400E04 | IO400E01 |
Количество каналов | 1 | 1 |
Взрывобезопасная цепь | Выход | Выход |
Наличие HART-интерфейса: | Нет | Да |
Параметры питания | ||
Номинальное напряжение питания, В | 24 | 24 |
Допустимый диапазон напряжения питания, В | 20…30 | 20…30 |
Максимальная потребляемая мощность, Вт | 3 | 3 |
Параметры входной цепи | ||
Тип сигнала |
|
|
Диапазон входного сигнала тока (I), мА | 0/4…20, 0…5 | 0/4…20, 0…5 |
Номинальное значение сопротивления токового входа, Ом | 220 | 220 |
Параметры источника питания датчика: | ||
|
13,8…20,5 | 13,8…20,5 |
|
≤30 | ≤30 |
Коэффициент подавления помехи 50 Гц, Дб | ≥ 100 | ≥ 100 |
Параметры выходной цепи | ||
Диапазон выходного сигнала, мА | 0/4…20 | 0/4…20 |
Допустимый диапазон сопротивления нагрузки, Ом | 0 …500 | 0 …500 |
Выходное напряжение (при токе 20 мА), В | ≥ 13 | ≥ 13 |
Параметры преобразования | ||
Предел основной допускаемой погрешности преобразования при 20 °С, % | ||
|
±0,10 | ±0,10 |
|
±0,15 | ±0,15 |
Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, % | ||
|
±0,15 | ±0,15 |
|
±0,20 | ±0,20 |
Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс | ≤ 100 | ≤ 100 |
Задержка между входным и выходным сигналом, мс | ≤ 130 | ≤ 130 |
Параметры взрывобезопасности [Ex ia Ga] IIC | ||
Максимальное напряжение Um, В | 250 | 250 |
Максимальное выходное напряжение Uо, В | ||
|
23,1 | 23,1 |
|
6,6 | 6,6 |
|
23,1 | 23,1 |
Максимальный выходной ток Io, мА | ||
|
75 | 75 |
|
3,2 | 3,2 |
|
99 | 99 |
Максимальная внешняя емкость Co, мкФ | ||
|
0,14 | 0,14 |
|
22 | 22 |
|
0,14 | 0,14 |
Максимальная внешняя индуктивность Lo, мГн | ||
|
12 | 12 |
|
50 | 50 |
|
8 | 8 |
Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥1500 | ≥1500 |
|
≥ 750 | ≥ 750 |
Параметры надежности | ||
Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
Средний срок службы, лет, не менее | 15 | 15 |
Условия эксплуатации | ||
Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
Атмосферное давление, кПа | 84 ...106,7 | 84 ... 106,7 |
Конструктивные параметры | ||
Степень защиты | IP20 | IP20 |
Размеры ШхВхГ, мм | 12,6х103,3х114 | 12,6х103,3х114 |
Масса, г | ≤ 150 | ≤ 150 |
