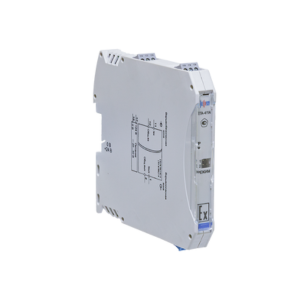

Барьеры искрозащиты измерительные ЕТА-411А и ЕТА-411Н
Барьеры искрозащиты ЕТА-411А и ЕТА-411Н предназначены для приема активного сигнала токовой петли из взрывобезопасной зоны и передачи активного сигнала стандарта токовой петли во взрывоопасную зону.
Они обеспечивают надежную и безопасную работу измерительных систем в условиях повышенной взрывоопасности.
Вход барьеров имеет взрывозащиту [Ex ia Ga] IIC. Диапазоны выходного сигнала составляют 0/4…20 мА и 0…5 мА с приведенной погрешностью не более 0,1 %.
Модель ЕТА-411Н поддерживает двунаправленный HART-протокол для передачи данных и конфигурации приборов.
Преимущества
- Искробезопасная выходная цепь с одним каналом;
- Индикация обрыва выходной цепи;
- Контроль выхода за пределы диапазона измерения;
- Настройка режимов работы с помощью перемычек;
- Низкая потребляемая мощность;
- Возможность горячего подключения;
- Защита от обратной полярности питания;
- HART-интерфейс для модели ЕТА-411Н;
- Расширенный диапазон рабочих температур;
- Компактный узкий корпус, удобный для монтажа в ограниченном пространстве.
Технические характеристики ЕТА-411А и ЕТА-411Н
| Модификация | ЕТА-411А | ЕТА-411Н |
| Код заказа | IIO400E05 | IIO400E03 |
| Параметры | Характеристики | |
| Количество каналов | 1 | 1 |
| Взрывобезопасная цепь | Выход | Выход |
| Наличие HART-интерфейса: | Нет | Да |
| Параметры питания | ||
| Номинальное напряжение питания, В | 24 | 24 |
| Допустимый диапазон напряжения питания, В | 20…30 | 20…30 |
| Максимальная потребляемая мощность, Вт | 2,2 | 2,2 |
| Параметры входной цепи | ||
| Тип сигнала | активный, двухпроводное подключение | активный, двухпроводное подключение |
| Диапазон входного сигнала тока (I), мА | 0/4…20 | 0/4…20 |
| Номинальное значение сопротивления токового входа, Ом | 235 | 235 |
| Параметры выходной цепи | ||
| Диапазон выходного сигнала, мА | 0/4…20 | 0/4…20 |
| Допустимый диапазон сопротивления нагрузки, Ом | 0 …500 | 0 …500 |
| Выходное напряжение (при токе 20 мА), В | ≥ 13 | ≥ 13 |
| Параметры преобразования | ||
| Предел основной допускаемой погрешности преобразования при 20 °С, % | ±0,10 | ±0,10 |
| Предел основной допускаемой погрешности преобразования в диапазоне - 40 °С...+ 60 °С, % | ±0,15 | ±0,15 |
| Длительность фронта нарастания (от 0,1 до 0,9 от максимального перепада), мс | ≤ 100 | ≤ 100 |
| Задержка между входным и выходным сигналом, мс | ≤ 130 | ≤ 130 |
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | 250 |
| Максимальное выходное напряжение Uо, В | 23,1 | 23,1 |
| Максимальный выходной ток Io, мА | 87 | 87 |
| Максимальная внешняя емкость Co, мкФ | 0,14 | 0,14 |
| Максимальная внешняя индуктивность Lo, мГн | 9 | 9 |
| Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥1500 | ≥1500 |
|
≥ 750 | ≥ 750 |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
| Средний срок службы, лет, не менее | 15 | 15 |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
| Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
| Атмосферное давление, кПа | 84 ...106,7 | 84 ... 106,7 |
| Конструктивные параметры | ||
| Степень защиты | IP20 | IP20 |
| Размеры ШхВхГ, мм | 12,6х103,3х114 | 12,6х103,3х114 |
| Масса, г | ≤ 150 | ≤ 150 |

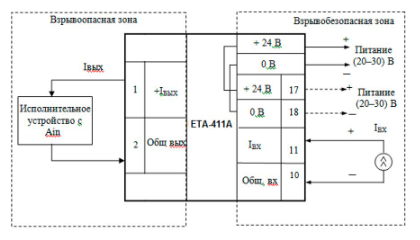

Схема подключения ЕТА-411А и ЕТА-411Н
