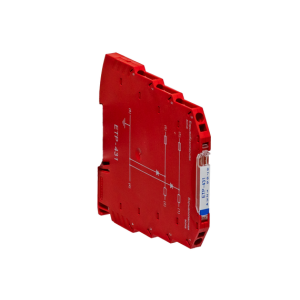

Барьеры искрозащиты пассивные ЕТР-431
Барьеры искрозащиты ETP предназначены для обеспечения искробезопасности в составе систем контроля и управления технологическими процессами, при которых возможно образование взрывоопасной среды.
Они применяются на предприятиях нефтяной, угольной, газовой, нефтехимической, нефтеперерабатывающей, химической и других отраслей промышленности, обеспечивая безопасную работу оборудования и защиту персонала.
Барьеры ETP формируют искробезопасную электрическую цепь уровня “ia” и имеют маркировку взрывозащиты [Ex ia Мa] I Х и [Ex ia Ga] IIC Х в соответствии с ГОСТ 31610.0 и ГОСТ 31610.11.
Они устанавливаются вне взрывоопасной зоны для работы в составе электрооборудования контроля и управления процессами, связанными с получением, переработкой, использованием и хранением взрывоопасных и пожароопасных веществ.
По эксплуатационной законченности барьеры относятся к изделиям второго порядка по ГОСТ Р 52931, а по способу защиты человека от поражения электрическим током соответствуют III классу по ГОСТ 12.2.007.0.
Устройства обеспечивают искробезопасность при подключении неискробезопасного оборудования с напряжением питания до 250 В.
Особенности EТР-431
- Две пассивные однополярные защитные линии;

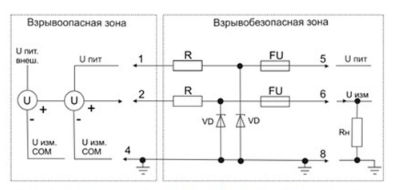

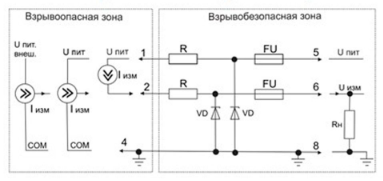

- Защита датчиков с выходом по току или напряжению;
- Расширенный диапазон рабочих температур;
- Компактный узкий корпус для удобного монтажа.
Технические характеристики ЕТР-431
| Модификация | ETP-431 |
| Код заказа | IO400P01 |
| Количество каналов | 1 |
| Взрывобезопасная цепь | Вход |
| Количество защищаемых линий | 2 |
| Тип сигнала | Аналоговый |
| Параметры защищаемых линий | |
| Номинальное напряжение ограничения, В | 22,0…25,2 |
| Проходное сопротивление, Ом | 240…270 |
| Ток утечки, мА | |
|
≤ 3 |
|
≤ 0,03 |
| Параметры взрывобезопасности [Ex ia Ga] IIC | |
| Максимальное напряжение Um, В | 250 |
| Максимальное выходное напряжение Uo, В | 25,2 |
| Максимальный выходной ток Io, мА | 105 |
| Максимальная внешняя емкость Co, мкФ | 0,1 |
| Максимальная внешняя индуктивность Lo, мГн | 8 |
| Параметры надежности | |
| Средняя наработка на отказ, ч, не менее | 80.000 |
| Средний срок службы, лет, не менее | 15 |
| Условия эксплуатации | |
| Диапазон рабочих температур, °С | -20...+60 |
| Относительная влажность при температуре 40 °С, %, не более | 95 |
| Атмосферное давление, кПа | 84...106,7 |
| Конструктивные параметры | |
| Степень защиты | IP20 |
| Размеры ШхВхГ, мм | 7×95×102 |
| Масса, г | ≤ 60 |
