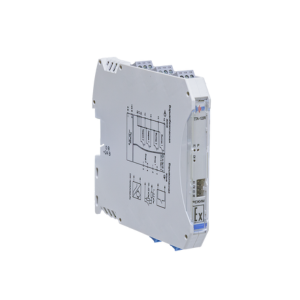

Преобразователь искробезопасный разделительный дискретных сигналов ЕТA-122R и ЕТA-122C

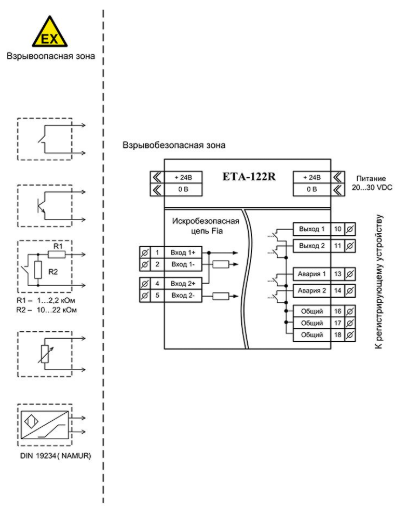

Барьеры ЕТА-122R и ЕТА-122C предназначены для приема дискретных сигналов от датчиков, установленных во взрывоопасной зоне, и преобразования их в дискретные сигналы реле или сигналы типа «открытый коллектор» во взрывобезопасной зоне.
Эти устройства обеспечивают безопасную и надежную передачу сигналов с сохранением полной электробезопасности.
Оба барьера содержат два канала, каждый из которых включает вход, выход и дополнительный сигнал «Авария».
Вход поддерживает сигналы стандарта NAMUR с контролем целостности цепи или тип «сухой контакт» и обеспечивает искрозащиту уровня [Ex ia Ga] IIC X. Выход ЕТА-122R формирует контакты реле, а ЕТА-122C — контакты типа «сухой контакт», включая основной сигнал и сигнал «Авария».
Преимущества
- Гальваническая развязка между входными цепями, выходными цепями и цепью питания;
- Наличие двух дискретных каналов;
- Диагностика состояния входной цепи для контроля исправности;
- Защита от обратной полярности напряжения питания;
- Настройка режимов работы с помощью перемычек;
- Возможность питания подключенных датчиков;
- Компактный узкий корпус;
- Низкая потребляемая мощность, оптимальная для промышленных систем.
Технические характеристики ЕТА-122R и ЕТА-122C
Модификация | ЕТA-122R | ЕТA-122C |
Код заказа | IO100E01 | IO100E02 |
Количество каналов | 2 | 2 |
Взрывобезопасная цепь | Вход | Вход |
Параметры питания | ||
Номинальное напряжение питания, В | 24 | 24 |
Допустимый диапазон напряжения питания, В | 20…30 | 20…30 |
Максимальная потребляемая мощность, Вт | 2,2 | 1,5 |
Параметры входной цепи | ||
Тип сигнала – дискретный: |
|
|
Ток состояния линии «Короткое замыкание», мА | от 6,5 до 8,8 | от 6,5 до 8,8 |
Ток состояния линии «Замкнуто», мА | от 2,1 до 5,3 | от 2,1 до 5,3 |
Ток состояния линии «Разомкнуто», мА | от 0,3 до 1,2 | от 0,3 до 1,2 |
Ток состояния линии «Холостой ход» мА | от 0 до 0,1 | от 0 до 0,1 |
Параметры источника питания датчика: | ||
|
8,0 ± 0,8 | 8,0 ± 0,8 |
|
≤8,8 | ≤8,8 |
Параметры выходной цепи | ||
Тип сигнала – «Сухой контакт» | Реле | Открытый коллектор |
Количество выходов в канале | 1+1 «Авария» | 1+1 «Авария» |
Максимальное коммутируемое выходное напряжение, В | ||
|
250 | - |
|
220 | 30 |
Максимальный коммутируемый ток, А | 2 | 0,1 |
Максимальная мощность нагрузки, Вт | 60 | 0,2 |
Выходное напряжение (при токе 20 мА), В | ≥ 13 | - |
Параметры взрывобезопасности [Ex ia Ga] IIC | ||
Максимальное напряжение Um, В | 250 | 250 |
Максимальное выходное напряжение U₀, В | 10,5 | 10,5 |
Максимальный выходной ток Io, мА | 11 | 11 |
Максимальная внешняя емкость Co, мкФ | 2,4 | 2,4 |
Максимальная внешняя индуктивность Lo, мГн | 700 | 700 |
Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥1500 | ≥1500 |
|
≥ 1500 | ≥ 750 |
Параметры надежности | ||
Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
Средний срок службы, лет, не менее | 15 | 15 |
Условия эксплуатации | ||
Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
Атмосферное давление, кПа | 84 ...106,7 | 84 ... 106,7 |
Конструктивные параметры | ||
Степень защиты | IP20 | IP20 |
Размеры ШхВхГ, мм | 12,6х103,3х114 | 12,6х103,3х114 |
Масса, г | ≤ 150 | ≤ 150 |
