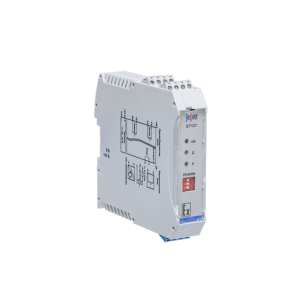

Преобразователь искробезопасный разделительный ЕТ 121 и ЕТ 122
Преобразователи разделительные ЕТ-121 и ЕТ-122 предназначены для приема дискретных сигналов от датчиков, установленных во взрывоопасной зоне, и преобразования их в дискретные сигналы реле, безопасные для работы во взрывобезопасной зоне. Эти устройства обеспечивают надежную передачу сигналов при строгих требованиях к электробезопасности.
Модель ЕТ-121 содержит один канал, а ЕТ-122 оснащена двумя каналами. Каждый канал включает вход, выход и дополнительный выходной сигнал «Авария».
Вход преобразователей поддерживает сигналы стандарта NAMUR с контролем целостности цепи или тип «сухой контакт» и обеспечивает искрозащиту уровня [Ex ia Ga] IIC X. Выход устройства представлен контактами реле, формирующими основной сигнал и сигнал «Авария».
Преимущества
- Надежная гальваническая развязка между входной цепью, выходной цепью и цепью питания;
- Поддержка одного или двух дискретных каналов;
- Диагностика состояния входной цепи для контроля корректной работы;
- Защита от обратной полярности напряжения питания;
- Настройка режимов работы с помощью DIP-переключателя;
- Возможность питания подключенных датчиков непосредственно от преобразователя.
Технические характеристики ЕТ-121 и ЕТ 122
| Модификация | ЕТ 121 | ЕТ 122 |
| Код заказа | IO68E121Е01 | IO68E122Е01 |
| Количество каналов | 1 | 2 |
| Взрывобезопасная цепь | Вход | Вход |
| Параметры питания | ||
| Номинальное напряжение питания, В | 24 | 24 |
| Допустимый диапазон напряжения питания, В | 20…30 | 20…30 |
| Максимальная потребляемая мощность, Вт | ≤ 3 | ≤ 3 |
| Параметры входной цепи | ||
| Тип сигнала – дискретный: |
|
|
| Ток состояния линии «Короткое замыкание», мА | от 6,5 до 8,8 | от 6,5 до 8,8 |
| Ток состояния линии «Замкнуто», мА | от 2,4 до 6,0 | от 2,4 до 6,0 |
| Ток состояния линии «Разомкнуто», мА | от 0,3 до 1,2 | от 0,3 до 1,2 |
| Ток состояния линии «Холостой ход» мА | от 0 до 0,1 | от 0 до 0,1 |
| Параметры источника питания датчика: | ||
(при токе 0…8,8мА), В |
8,0 ± 0,8 | 8,0 ± 0,8 |
|
≤8,8 | ≤8,8 |
| Параметры выходной цепи | ||
| Тип сигнала | дискретный реле | дискретный реле |
| Количество выходов в канале | 1+1 «Авария» | 2+1 «Авария» |
| Максимальное коммутируемое выходное напряжение, В | ||
|
250 | 250 |
|
42 | 42 |
| Максимальный коммутируемый ток, А | 2 | 2 |
| Максимальная мощность нагрузки на 1 выход, Вт (В•А) | 60 | 60 |
|
500 | 500 |
|
84 | 84 |
| Выходное напряжение (при токе 20 мА), В | ≥ 13 | ≥ 13 |
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | 250 |
| Максимальное выходное напряжение U₀, В | 10,5 | 10,5 |
| Максимальный выходной ток Io, мА | 20 | 20 |
| Максимальная внешняя емкость Co, мкФ | 0,2 | 0,2 |
| Максимальная внешняя индуктивность Lo, мГн | 5 | 5 |
| Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥1500 | ≥1500 |
|
≥ 750 | ≥ 750 |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
| Средний срок службы, лет, не менее | 15 | 15 |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
| Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
| Атмосферное давление, кПа | 84 ... 106,7 | 84 ... 106,7 |
| Конструктивные параметры | ||
| Степень защиты | IP20 | IP20 |
| Размеры ШхВхГ, мм | 22,5×104,0×115 | 22,5×104,0×115 |
| Масса, г | ≤ 300 | ≤ 300 |

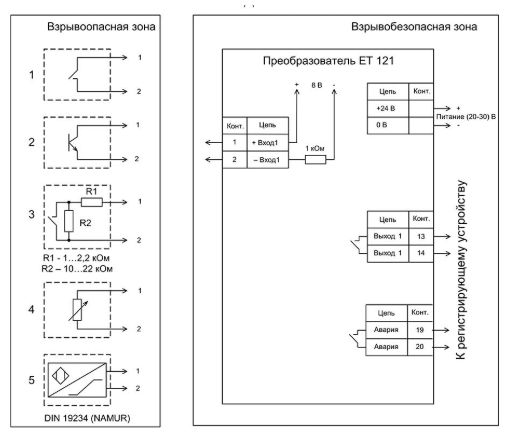

Схема подключения ЕТ-121 и ЕТ 122
