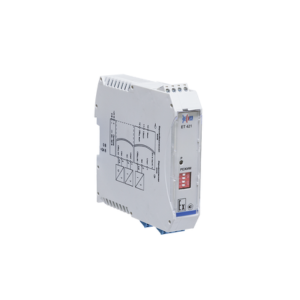

Преобразователь измерительный разделительный ЕТ 421 и ЕТ 422
Преобразователи измерительные разделительные ЕТ-421 и ЕТ-422 предназначены для приема активного или пассивного сигнала токовой петли, а также аналогового сигнала напряжения из взрывоопасной зоны и передачи их во взрывобезопасную зону.
Они обеспечивают безопасную и точную передачу измерительных сигналов для систем автоматизации и контроля.
Вход преобразователей имеет взрывозащиту [Ex ia Ga] IIC и позволяет подключать активные и пассивные передатчики токовой петли в диапазоне 0/4…20 мА, а также сигналы напряжения в диапазоне 0/2…10 В.
Выходные сигналы формируются в диапазонах 0/4…20 мА и 0/2…10 В с приведенной погрешностью не более 0,1 %.
Преимущества
- Один или два входа питания для гибкости подключения;
- Возможность включения и выключения выхода питания с помощью входного сигнала управления;
- Настройка режимов работы с помощью перемычек;
- Поддержка горячего подключения для удобства эксплуатации;
- Защита от обратной полярности напряжения питания;
- Расширенный диапазон рабочих температур;
- Компактный узкий корпус для удобного монтажа в ограниченном пространстве.
Технические характеристики ЕТ 421 и ЕТ 422
| Модификация | ЕТ 421 | ЕТ 422 |
| Код заказа | IO68E421Е01 | IO68E422E01 |
| Количество каналов | 1 | 2 |
| Взрывобезопасная цепь | Вход | Вход |
| Наличие HART-интерфейса: | Нет | Нет |
| Параметры питания | ||
| Номинальное напряжение питания, В | 24 | 24 |
| Допустимый диапазон напряжения питания, В | 20…30 | 20…30 |
| Максимальная потребляемая мощность, Вт | 3,5 | 5,5 |
| Параметры входной цепи | ||
| Тип сигнала |
|
|
| Диапазон входного сигнала тока (I), мА | 0/4…20, 0…5 |
от 0/4 до 20 |
| Диапазон входного сигнала напряжения (U), В | 0…10 | - |
| Номинальное значение сопротивления входа I, Ом | 300 | 300 |
| Номинальное значение сопротивления входаU, Мом | ≥ 1 | ≥ 1 |
| Параметры источника питания датчика: | ||
|
15…25 | 15…25 |
|
≤26 | ≤26 |
| Параметры выходной цепи | ||
| Диапазон выходного сигнала: | ||
| Тока, мА | 0/4…20 | 0/4…20 |
| Напряжения, В | 0…10 | - |
| Допустимый диапазон сопротивления нагрузки : | 2 | 0,1 |
| Тока I, Ом | 0 …750 | 0 …750 |
| Напряжения U, кОм | ≥ 2 | ≥ 2 |
| Параметры преобразования | ||
| Предел основной допускаемой погрешности преобразования при 20 °С, % | ±0,10 | ±0,10 |
| Предел основной допускаемой погрешности преобразования в диапазоне - 40°С... + 60 °С, % | ±0,15 | ±0,15 |
| Задержка между входным и выходным сигналом, мс | ≤ 10 | ≤ 10 |
| Параметры взрывобезопасности [Ex ia Ga] IIC | ||
| Максимальное напряжение Um, В | 250 | - |
| Максимальное выходное напряжение U, В | ||
|
31,5 | 31,5 |
|
18,9 | 25,2 |
| Максимальный выходной ток Io, мА | ||
|
65 | 65 |
|
1 | 1,1 |
| Максимальная внешняя емкость Co, мкФ | ||
|
0,007 | 0,007 |
|
0,1 | 0,01 |
| Максимальная внешняя индуктивность Lo, мГн | ||
|
3 | 3 |
|
50 | 3 |
| Гальваническая изоляция | ||
|
≥1500 | ≥1500 |
|
≥1500 | ≥1500 |
|
≥ 750 | ≥ 750 |
| Параметры надежности | ||
| Средняя наработка на отказ, ч, не менее | 80000 | 80000 |
| Средний срок службы, лет, не менее | 15 | 15 |
| Условия эксплуатации | ||
| Диапазон рабочих температур, °С | -20 ... +60 | -20 ... +60 |
| Относительная влажность при температуре 40 °С, %, не более | 95 | 95 |
| Атмосферное давление, кПа | 84 ...106,7 | 84 ... 106,7 |
| Конструктивные параметры | ||
| Степень защиты | IP20 | IP20 |
| Размеры ШхВхГ, мм | 22,5×114,0×115 | 22,5×114,0×115 |
| Масса, г | ≤ 300 | ≤ 300 |

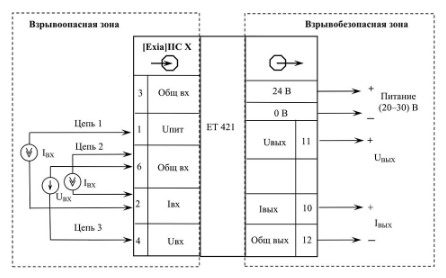

Схема подключения ЕТ 421 и ЕТ 422
