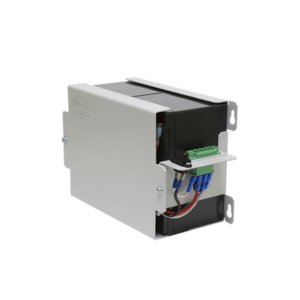

Аккумуляторный модуль АБ-24МП-7

Заказать
Заказать

Аккумуляторные модули электропитания серии АБ предназначены для построения систем электропитания, включая бесперебойные, используемые в оборудовании промышленной автоматизации, системах управления технологическими процессами и другой ответственной аппаратуре.

Устройства разработаны для долговременной, непрерывной и необслуживаемой эксплуатации в промышленных условиях.

Модули серии АБ-24МП обеспечивают питание оборудования с номинальным напряжением 24 В постоянного тока, гарантируя стабильность работы и защиту систем при отключении основного источника энергии.

Преимущества

  • Высокое число циклов заряда и разряда без потери емкости;
  • Наличие встроенного предохранителя для защиты от перегрузки;
  • Встроенный температурный датчик, обеспечивающий оптимальный режим заряда;
  • Работа в составе систем гарантированного питания;
  • Надежность и долговечность при эксплуатации в промышленных условиях.

Функциональные особенности

  • Питание оборудования с номинальным напряжением 24 В постоянного тока;
  • Встроенный предохранитель и температурный датчик для безопасной эксплуатации;
  • Тип аккумулятора — герметичный свинцово-кислотный;
  • Работа в системах гарантированного электропитания;
  • Надежная защита от перегрева и перезаряда.

Технические характеристики

  • Номинальная емкость: 7,2 А·ч;
  • Номинальный ток заряда: 0,75 А;
  • Максимальный ток заряда: не более 1,8 А;
  • Рабочая температура: от –10 до +50 °С;
  • Габаритные размеры (Ш×В×Г): 117×158×195 мм;
  • Масса: не более 6 кг.

Технические характеристики АБ-24МП-7

Модификация  АБ-24МП-7 АБ-24МП-12   АБ-24МП-27
Код заказа  PS24R001C01 PS24A012D01   PS24A027D02
Электрические параметры
Номинальная емкость, А•ч  7,2  12   27
Номинальное напряжение, В  24      24 24
Тип напряжения  Постоянное      Постоянное      Постоянное
Напряжение окончания разряда, В  21,5 ± 0,2      21,5 ± 0,2      21,5 ± 0,2
Количество циклов заряд-разряд, за которое емкость батареи снижается на 30%, не менее 300      300      300
Общие параметры
 Тип АБ  Герметичный свинцово-кислотный      Герметичный свинцово-кислотный      Герметичный свинцово-кислотный
Тип встроенного датчика температуры  AD592AN      AD592AN      AD592AN
Присоединения  Съемные клеммные блоки      Съемные клеммные блоки      Съемные клеммные блоки
Сечение проводов подключения, мм²  0,25…6,0      0,25…6,0      0,25…6,0
Способ установки  на горизонтальную/вертикальную панель      на горизонтальную/вертикальную панель      на горизонтальную/вертикальную панель
Параметры зарядного устройства
Номинальный ток заряда, А  0,72  1,2   1,2
Продолжительность заряда, ч  16      16      16
Напряжение окончания заряда, В  28,6 ± 0,6      28,6 ± 0,6      28,6 ± 0,6
Напряжение подзаряда (Float charging) при 25 ˚С, В  27... 27,6 В      27 ... 27,6 В      27 ... 27,6 В
Максимальный ток заряда, А, не более  1,8  3   6,75
Условия эксплуатации
Диапазон рабочих температур, ˚С  -10 … +50      -10 … +50      -10 … +50
 Температура хранения, ˚С  -20 … +40      -20 … +40      -20 … +40
Относительная влажность при температуре 35 ˚С, %, не более  95      95      95
Атмосферное давление, кПа  87 … 104      87 … 104      87 … 104
Электромагнитная совместимость  ГОСТ 30805.22-2013 класс А      ГОСТ 30805.22-2013 класс А      ГОСТ 30805.22-2013 класс А
Условия эксплуатации
Устойчивость к вибрациям Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с²
Амплитуда – 0,75 мм     		 Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с²
Амплитуда – 0,75 мм     		 Частота – 10...150 Гц
Амплитуда ускорения - 9,8 м/с ²
Амплитуда – 0,75 мм
Устойчивость к ударам Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс
Пиковое ускорение - 150 м/c²		 Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс
Пиковое ускорение - 150 м/c²		 Ударная волна – полусинусоида
Длительность ударного импульса – 11 мс
Пиковое ускорение - 150 м/c²
Срок хранения без подзарядки при температуре 5 ˚С, месяцев, не более  18      18      18
Срок хранения без подзарядки при температуре 25 ˚С, месяцев, не более  6      6      6
Срок хранения без подзарядки при температуре 40 ˚С, месяцев, не более  2      2      2
Средний срок службы без замены аккумуляторов при температуре 25 ˚С, лет 3 ... 5
В соответствии со стандартами Eurobat		 3 ... 5
В соответствии со стандартами Eurobat		 3 ... 5
В соответствии со стандартами Eurobat
Средний срок службы с заменой аккумуляторов, лет  15      15      15
Конструктивные параметры
Степень защиты  IP20      IP20      IP20
Масса, кг, не более  6   9   20
Размеры ШхВхГ, мм  117 х 158 х 195   117 х 158 х 260   150 х 365 х 230

Время автономной работы

Схема подключения
