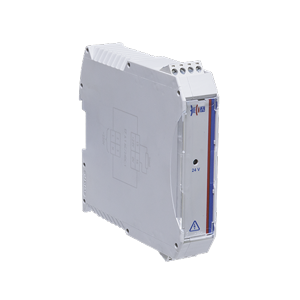

Источник питания EF А 1AC/24DC-1
Источник питания EF А 1AC/24DC-1 используется для преобразования переменного или постоянного напряжения в стабильное выходное напряжение 24 В.
Устройство обеспечивает надежную и безопасную работу различного промышленного и электротехнического оборудования.
Преимущества
- Широкий диапазон входных напряжений;
- Высокая стабильность выходного напряжения;
- Наличие защиты от перегрузки, перенапряжения и перегрева;
- Активное токоограничение для повышения надежности;
- Возможность параллельного подключения для резервирования и «горячей» замены с использованием внешнего диода;
- Компактный корпус шириной 22,5 мм, удобный при монтаже;
- Долговечность — срок службы не менее 15 лет;
- Высокая надежность работы в различных условиях эксплуатации.
Технические характеристики
- Входное напряжение: постоянный ток 100…380 В / переменный ток 90…264 В;
- Выходное напряжение: 24 В;
- Выходная мощность: 24 Вт;
- Выходной ток: 1 А;
- Температурный диапазон эксплуатации: от –25 до +60 °С;
- Класс электробезопасности: II;
- Тип корпуса: пластиковый, ширина — 22,5 мм.
Технические характеристики EF А 1AC/24DC-1
| Модификация | EF А 1AC/24DC-1 |
| Код заказа | PS24E001D01 |
| Входные характеристики | |
| Диапазон входных напряжений, В (переменного тока) | 90…264 |
| Частота входной сети, Гц | 50 ±2 |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 0,15 |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 0,35 |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 |
| Максимальный пусковой ток, А | 18 |
| Входной предохранитель (внутренний), А | 1 (плавкий) |
| Устойчивость к провалам сети, мс | <20 (220 В АС) |
| Защита от перенапряжений на входе | Да (варистор) |
| Выходные характеристики | |
| Выходная мощность не менее, Вт | 24 |
| Номинальное выходное напряжение, В | 24±2% |
| Регулирование выходного напряжения | - |
| Выходной ток, не более, А | 1 |

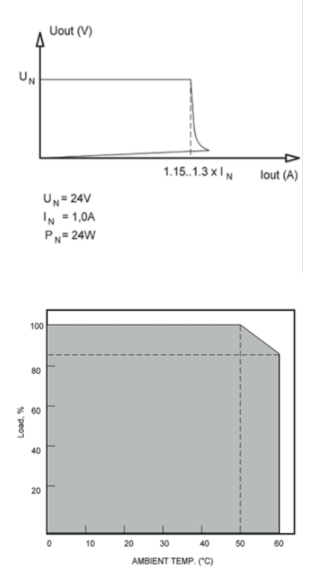

| Токоограничение, % | 115…130 от Pном |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 2,5/3,5 |
| КПД, % | >70 |
| Действующее значение пульсаций, мВ | < 50 |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) |
| Защита от короткого замыкания и перегрузки | Да |
| Сигнализация выходного напряжения | Светодиод |
| Безопасность | |
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А |
| Гальваническая изоляция вход/выход, кВ | 1,5 |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6%/˚С) |
| Температура хранения, ˚C | -55…70 |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) |
| Атмосферное давление, кПА | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Пластик |
| Размеры, ШхВхГ, мм | 22,5 х 109 х 115,5 |
| Масса, кг | 0,18 |
| Присоединения | Съемные клеммные блоки |
| Сечение проводов подключения, мм² | 0,35…2,5 |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм |
| Охлаждение | Естественное |
| Устойчивость к вибрации | Частота - 10…150 Гц Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм |
| Устойчивость к ударам | Ударная волна - полусинусоида Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ | 80000 |
| Срок службы, лет | 10 |
